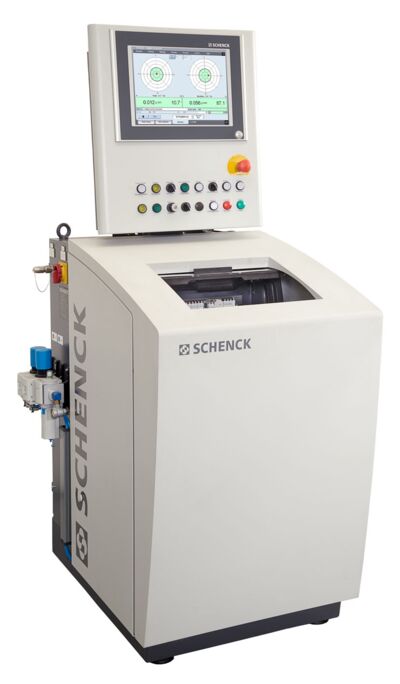

Máquina industrial para o balanceamento de compressores e eixos turbina Xano - Schenck Brasil

  • Mancal de ar patenteado para precisão extrema de medição
  • Curtos tempos de aceleração e frenagem através do acionamento por ar
  • Medição digital e indicação direta do desbalanceamento ou correção
  • Fácil troca de tipo de rotor

Projeto

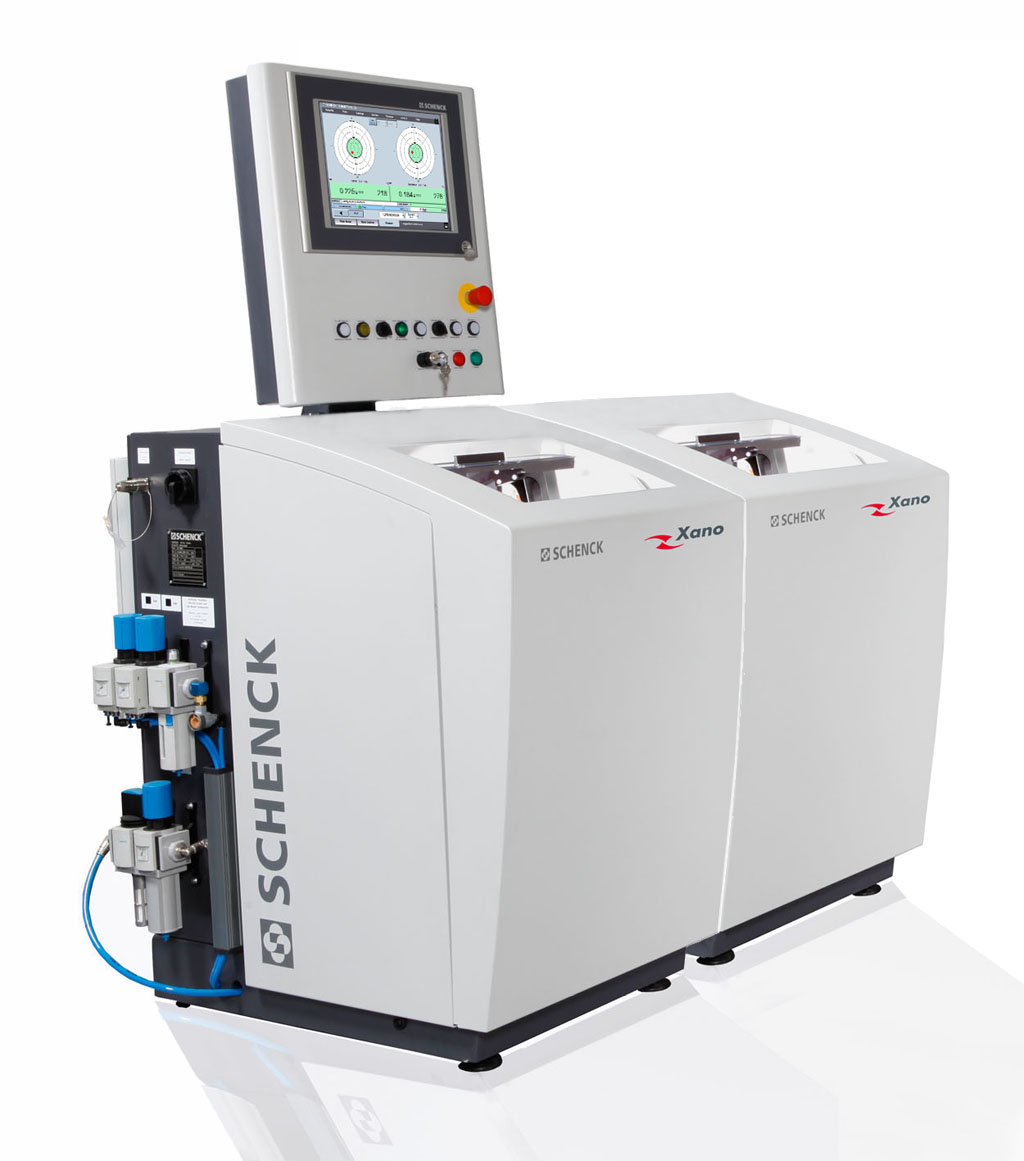

Máquina com eixo vertical, uma ou duas unidades de balanceamento e ciclo de funcionamento automático.
Estrutura da máquina otimizada contra vibração.

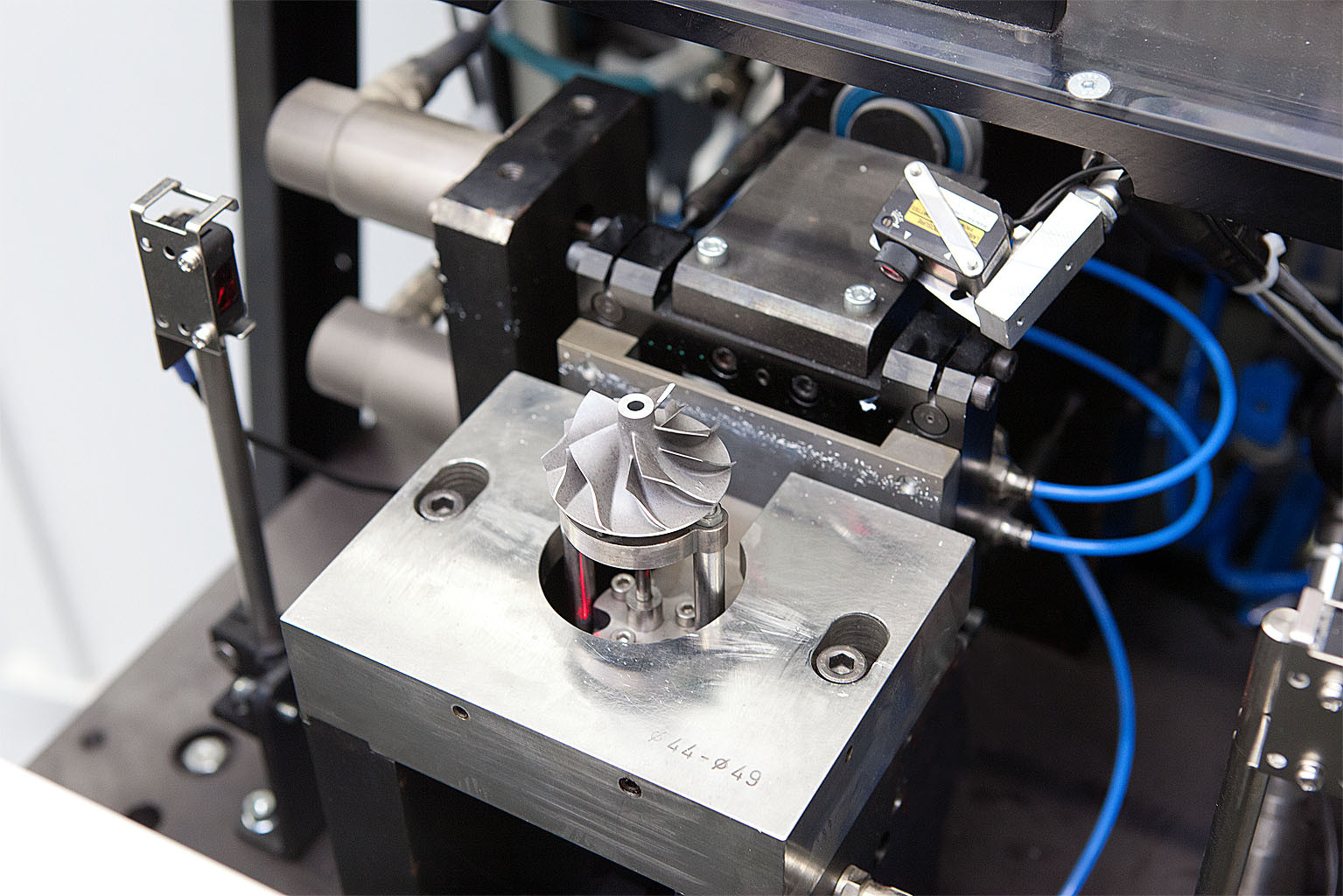

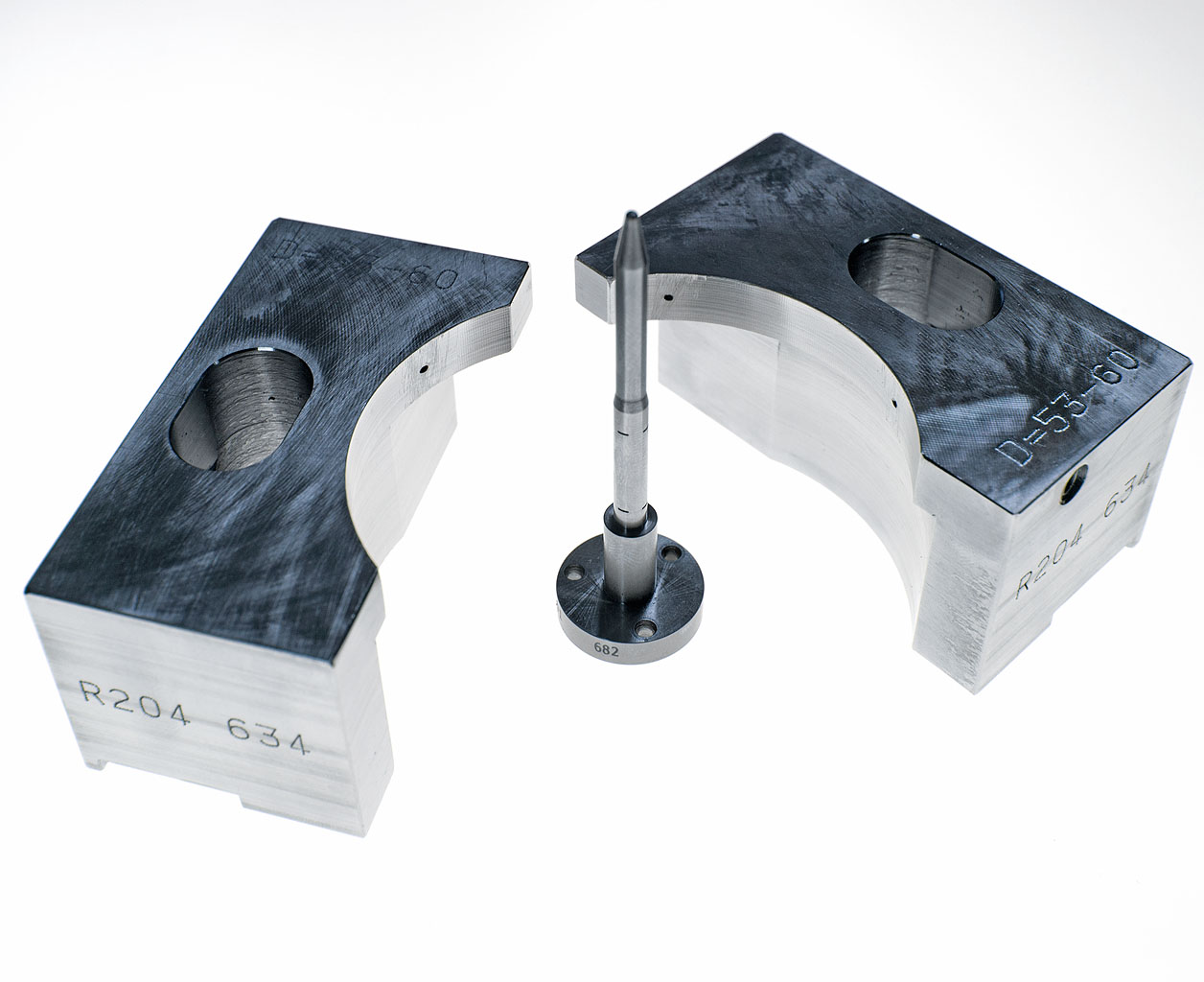

Mancais de ar intercambiáveis de precisão, dependentes de tipo Acionamento com controle automático de velocidade e placas especiais com jatos de ar adaptadas ao diâmetro do rotor.
Dispositivo pneumático de elevação de operação automática, para facilitar a alimentação da máquina.
Processamento de dados através da unidade de medição tipo CAB 950.

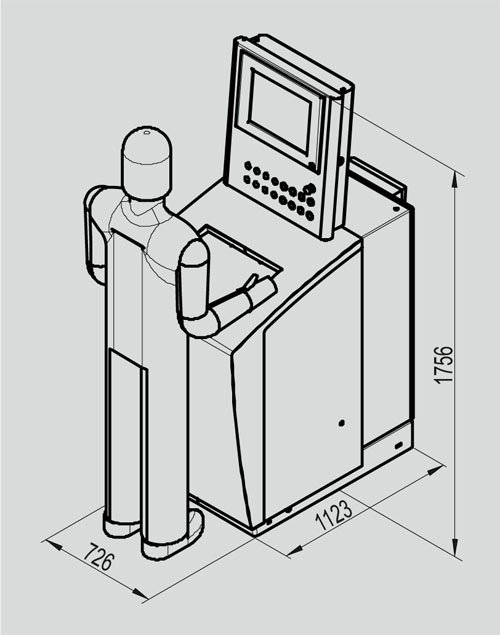

Desenho

Área de aplicação

Determinação do desbalanceamento de turbocompressores usinados. Utilização em volumes pequenos e médios, no controle de qualidade e pesquisa e desenvolvimento.

Dados técnicos
Technical data at a glance    Xano 020  Xano 050  Xano 200  Xano 400  Xano 600  Xano 010  Xano 100  Xano 300  Xano 500
Measuring unit    CAB 950  CAB 950  CAB 950  CAB 950  CAB 950  CAB 950  CAB 950  CAB 950  CAB 950
Automatic unbalance measurement    •   •   •   •   •  •   •   •   •
Unbalance correction
Turbine rotor    •  •  •  •  •
Compressor rotor              •  •  •  •
Core assemblies
Rotor
Weight  [g]  10 - 120  50 - 200  100 - 600  400 - 1600  1400 - 5400  3 - 50  10 - 150  60 - 400  100 - 1500
Diameter  [mm]  30 - 65  30 - 65  45 - 95  65 - 125  120 - 180  25 - 65  30 - 95  65 - 125  120 - 180
Machine
Balancing speed, max. 1)  [min -1]  3200  3200  2200  2200  2200  3200  3200  2200  2200
Measurement uncertainty 2)  [gmm]  0.002 - 0.02  0.005 - 0.03  0.01 - 0.1  0.05 - 0.3  0.15 - 0.6  0.002 - 0.02  0.003 - 0.05  0.015 - 0.1  0.05 - 0.8
Measuring time 3)  [s]  6 - 10  6 - 10  8 - 12  10 - 30  20 - 50   6 - 10  6 - 10  8 - 15  10 - 30
Air pressure  [kPa]  450 - 600  450 - 600  450 - 600  450 - 600  450 - 600  450 - 600  450 - 600  450 - 600  450 - 600
Air consumption  [m3/h]


Options
Work-piece dependent components  Bestell-Nr.  o.r.  o.r.  o.r.  o.r.  o.r.  o.r.  o.r.  o.r.  o.r.
Correction station  Bestell-Nr.   o.r.  o.r.  o.r.  o.r.  o.r.  o.r.  o.r.  o.r.  o.r.
Hydrostatic bearings for boreless compressor wheels  Bestell-Nr.  o.r.  o.r.  o.r.  o.r.  o.r.  o.r.  o.r.  o.r.  o.r.
Interface to the correction station  Bestell-Nr.  o.r.  o.r.  o.r.  o.r.  o.r.  o.r.  o.r.  o.r.  o.r.



1) Adapted to the rotor
2) Acc. to DIN 1319, 95% probability, work-piece dependent
3) Incl. run-up and braking time
4) Data non-binding, dependent on the equipment supplied
o.r. on request
