Máquina de balancear vertical para rotores de até 500g Virio 05 - Schenck Brasil

  • Medição precisa do desbalanceamento mesmo em rotores pequenos e leves
  • Balanceamento em um ou dois planos
  • Sem necessidade de corridas de calibração, graças a sua calibração permanente
  • Projeto compacto, de fácil montagem e pouca necessidade de espaço
  • Unidade de medição microprocessada, com indicação direta do desbalanceamento ou massa de correção

Range de aplicação

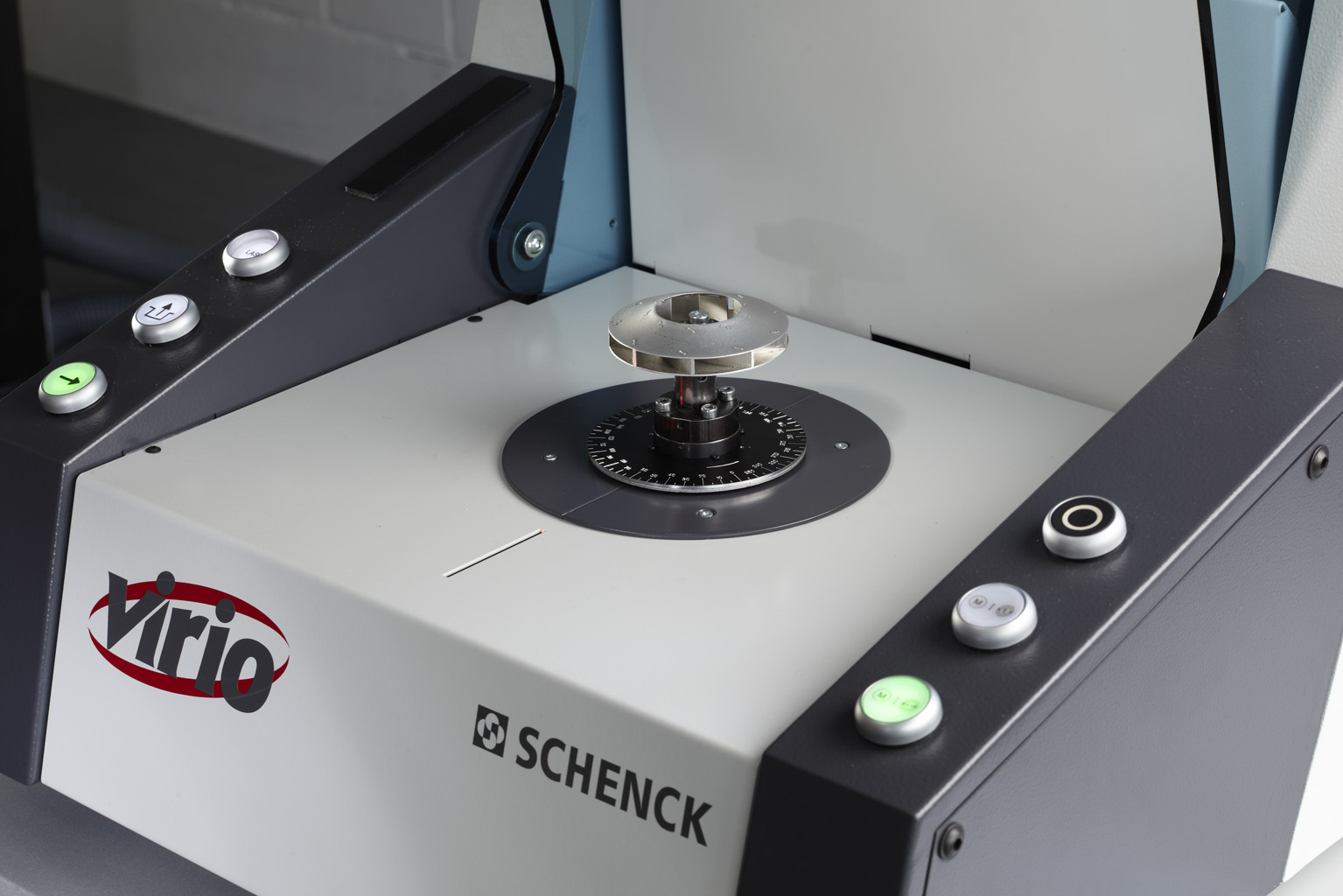

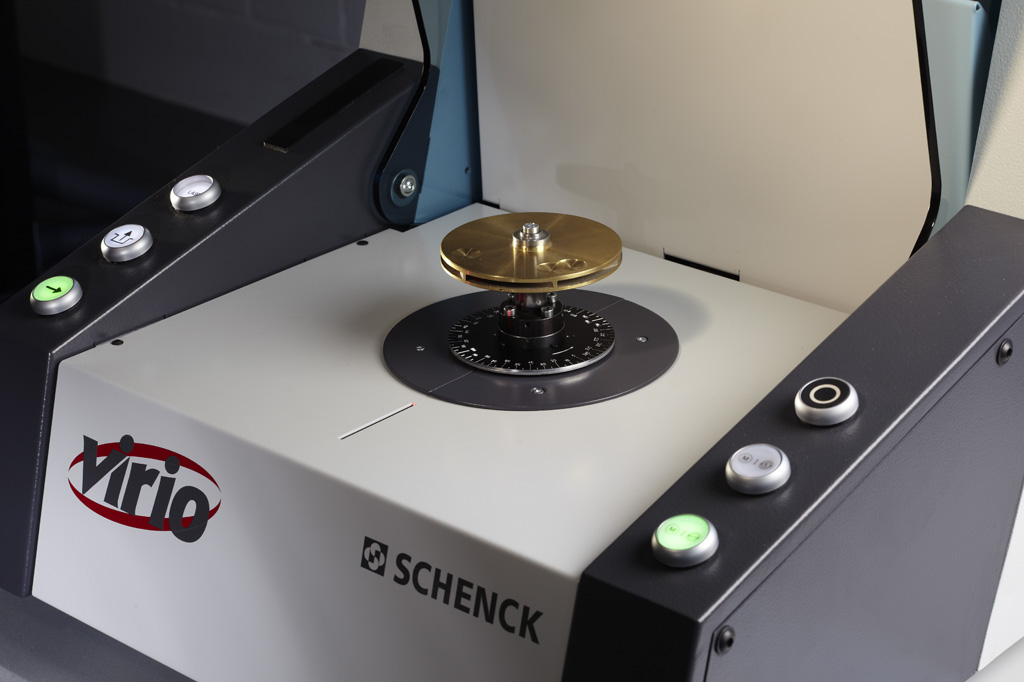

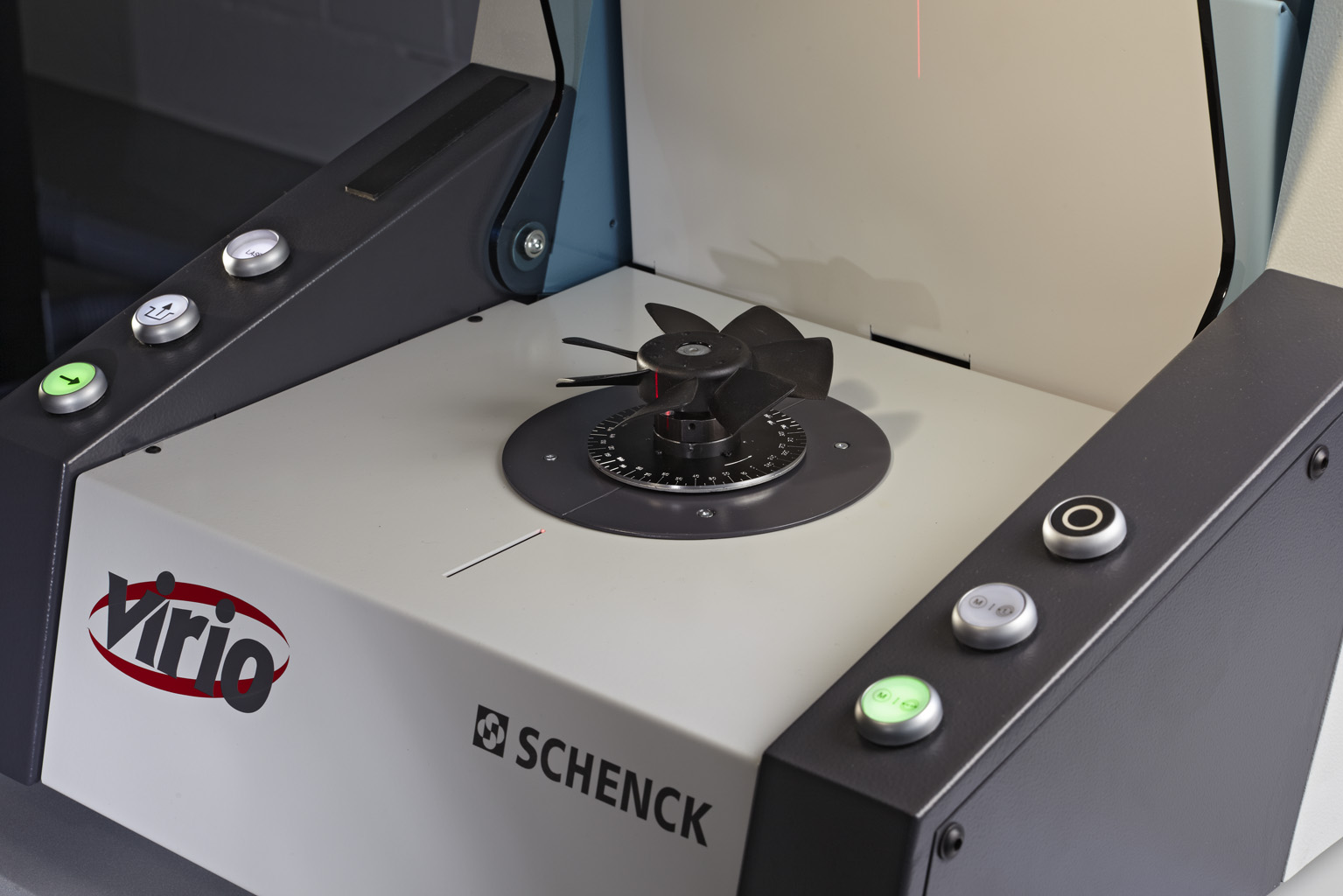

Medição e correção do desbalanceamento em um ou dois planos em rotores sem eixos próprios. Exemplos típicos destes rotores são CDs e DVDs virgens, pequenos ventiladores sem propulsão própria, centrífugas, polias defletoras, componentes de embreagens e bicos de pintura rotativos. A pequena distância do fuso e sua cobertura de proteção permitem um balanceamento mais rápido, seguro e preciso.

Projeto

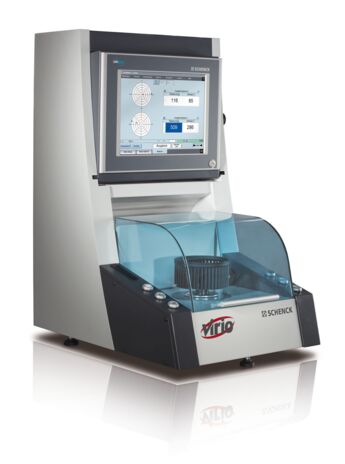

  • Máquina de balancear vertical subcrítica (medidora de força), com calibração permanente e operação automática

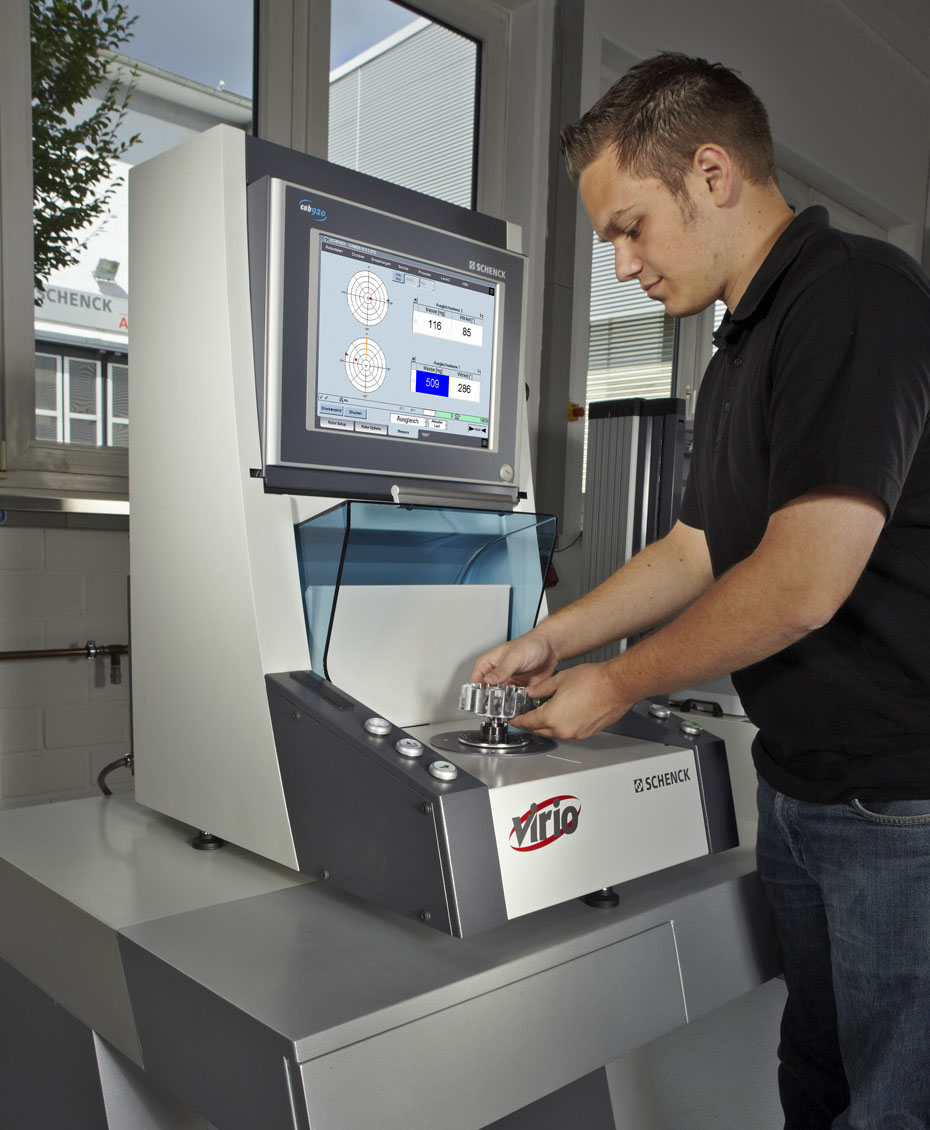

  • Projetada para trabalho sobre bancada, com operador em pé ou sentado
  • Unidade de balanceamento, de medição e armário de comando montados em uma única base comum
  • O dinamômetro do fuso de precisão de balanceamento permite a montagem de dispositivos de centragem e é acionado por um flange fixo a um motor elétrico
  • A cobertura de proteção atende os requisitos da norma ISO 7475 e faz parte do equipamento básico
Desenho

Princípio de funcionamento

Montagem manual do rotor na máquina, centragem da peça através do dispositivo auxiliar e fechamento da cobertura de proteção.

Início automático da corrida de medição. Aceleração, medição e exibição do desbalanceamento na unidade de medição, com posicionamento automático na local de correção. O valor medido fica retido após cada corrida de medição.

Abertura da cobertura de proteção, descarga e, caso necessário, correção do desbalanceamento.

Verificação (controle) da correção (o atingimento a tolerância é exibido na unidade de medição) e retirada do rotor da máquina.

Unidades de medição

O CAB 700 é nossa unidade compacta para todos os tipos de balanceamento padrão: simples, exibição clara, com guias de menu e alta precisão, o que permite um balanceamento perfeito mesmo para operadores menos experientes.

Já nossa unidade CAB 920 conta com nossa mais alta tecnologia em termos de operação, versatilidade e também precisão.
Dados técnicos
Dados técnicos    Virio 05
Rotor
Peso máximo 1)  [kg]  0,5
Diâmetro máximo 1)  [mm]  220
Altura máxima  [mm]  150

Máquina
Largura A  [mm]  602
Profundidade B  [mm]  785
Altura C  [mm]  925
Rotação de balanceamento  [rpm]  1000 - 3000
Incerteza de medição  [gmm]  0,05 - 0,075
Potência  [kW]  0,1
Alimentação    220-240 V, 50-60 Hz
