Por que devemos monitorar nossas máquinas?

Uma vez que todas as máquinas estão sujeitas a desgaste devido ao seu uso contínuo, certamente com o passar do tempo serviços de reparo e manutenção se tornarão necessários. Para minimizar estes custos e aumentar o intervalo entre os períodos de manutenção é importante que sejamos capazes de detectar de maneira preventiva qualquer irregularidade no funcionamento destas. Graças à instalação permanente de instrumentos de monitoramento em seus equipamentos, é possível garantir essa prevenção contínua a um custo mínimo.

Monitorar máquinas é especialmente importante quando estas são extremamente suscetíveis ao desgaste e/ou operam em ambientes degradantes. Alguns exemplos típicos seriam ventiladores, compressores, filtros de ar, centrífugas, turbinas e bombas.
Princípio

Desenvolvido para a medição e monitoramento da vibração em mancais de máquinas, o VIBROCONTROL 1000 conta com sensores de vibração eletro dinâmicos (VS068 & VS069) que convertem a vibração mecânica em um sinal elétrico analógico. A tensão de saída do sensor é proporcional a velocidade de vibração.

O sinal AC gerado pelo sensor é amplificado, retificado e adaptado a faixa de medição do instrumento. Na saída destes circuitos fica disponível um sinal de tensão DC de 0 a 10 V ou um sinal de corrente DC de 0 a 20 mA (ou 4 ao 20 mA), o qual pode ser aplicado a diversos outros instrumentos, como p. ex., plotter, dispositivos de alarme, etc.

Cada sistema possui cinco faixas calibráveis para a velocidade de vibração (0-2mm/s, 0-5mm/s, 0-10mm/s, 0-20mm/s, 0-50mm/s) e cinco faixas calibráveis para o deslocamento de vibração (0-20μm, 0-50μm, 0-100μm, 0-500μm, 0-1000μm). Adicionalmente o amplificador de monitoramento CV-110 permite configurar 2 limites de alarme, sendo que é disponibilizado um relé para cada um destes alarmes. Estes podem ser utilizados para um relé de OK adicional, que monitora a alimentação e o sensor através da corrente DC que passa pela bobina do sensor.

A utilização do VIBROCONTROL 1000 aumenta a confiabilidade operacional das máquinas e, dessa maneira, agrega valor a sua fábrica, uma vez que diminui a ocorrência de paradas.

Informações:

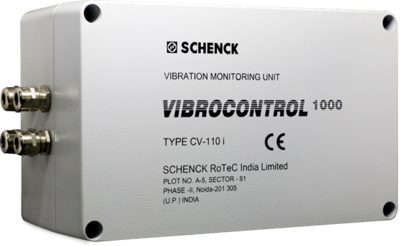

O sistema de monitoramento VIBROCONTROL 1000 é um instrumento de aplicação industrial utilizado para a medição e monitoramento da vibração em mancais de máquinas.Entre os campos de aplicação típicos deste produto encontram-se a área de cimento, mineração e geração de energia. A utilização do VIBROCONTROL 1000 aumenta a confiabilidade operacional das máquinas e, dessa maneira, agrega valor a sua planta, uma vez que diminui a ocorrência de paradas.

O sistema mede a velocidade de vibração em valor RMS conforme as normas VDI 2056, ISO 2372 ISO/DIN 2373 e BS 4675: 1971. Alternativamente é possível medir/monitorar o deslocamento de vibração.

Descrição do modelo padrão:

  • CV110, com relé de alarme – pólo simples ou duplo

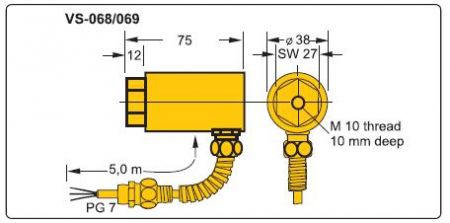

Desenho

Área de aplicação

O SmartBalancer é um instrumento portátil para o balanceamento em campo de seus rotores de forma rápida, precisa e econômica, sem necessidade de desmontagem de seus equipamentos. Com ele é possível corrigir rotores de praticamente todos os tamanhos e massas, em um ou dois planos. Ele executa a maioria das opções importantes de diagnóstico, tais como medição global da vibração, medição das harmônicas, análise FFT, etc. Este equipamento cobre a maioria das funções de medição de vibração, tornando-o uma ferramenta de alta performance no diagnóstico de máquinas.
Seu módulo de diagnóstico de mancais (opcional) amplia ainda mais o range de atuação do SmartBalancer: através de uma análise do espectro de envelope, ele é capaz de detectar os impactos periódicos em rolamento. Esta análise é baseada na demodulação dos sinais de vibração da amplitude modulada. É possível, portanto, planejar e tomar medidas aplicáveis em tempo a um custo razoável.

Projeto e função

  • Este instrumento portátil, alimentado por bateria, conta com um pacote completo de acessórios para o balanceamento em dois canais. Seu escopo de fornecimento inclui dois acelerômetros piezoelétricos com bases magnéticas, tanto para superfícies planas como curvadas. Conta ainda com um sensor laser para referência que permite medições confiavéis mesmo a distância de cerca de 2m.
  • Todas as funções do SmartBalancer podem ser acessadas com uma única mão através das teclas de navegação e poucas teclas de função. Seguindo a forma de exibição popular do Windows, o SmartBalancer é facilmente operado através de seus gráficos, ícones e estrutura simples de arquivos. Sua tela colorida ampla com LEDs permite visualizar as informações operacionais de forma muito clara.
Todas suas medições podem ser salvas em seu SmartBalancer junto a uma descrição da máquina medida, ponto de medição medido, além naturalmente da  data e hora da medição. Você pode baixar telas ou relatórios de medição ou imprimi-los diretamente em impressoras adequadas, esteja onde estiver, economizando assim tempo e energia.
Com o software de relatórios adicional (opcional) ainda é possível exportar os resultados medidos através de um arquivo em formato CSV diretamente para o seu PC, de forma a trabalhar com os valores em um MS Excel.
