Máquinas de balancear verticais para indústria aeronáutica V 2 L - 40 L, VE 2 L - 5L - Schenck Brasil

  • Simples e de operação segura, utilizando um mínimo de espaço
  • Balanceamento em um ou dois planos
  • Sem necessidade de corridas de calibração devido a sua calibração permanente
  • Alta precisão de medição graças ao processamento digital dos dados medidos
  • Coberturas de proteção conforme padrões SAE

Projeto

Medição de força (sub-críticas), máquinas de balancear verticais com calibração permanente e operação manual.

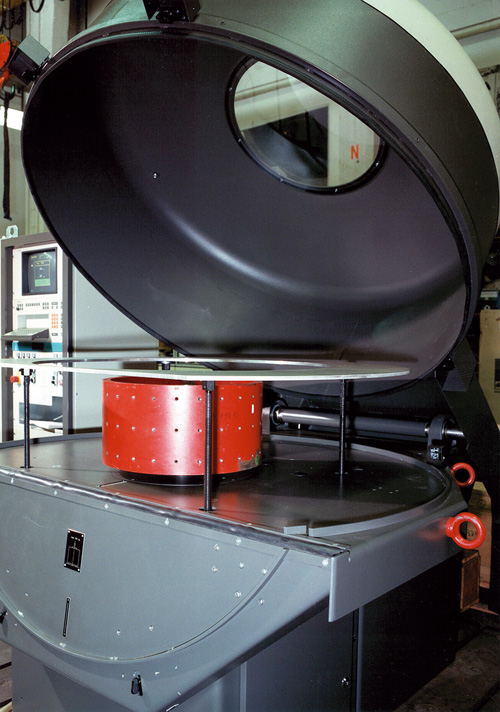

Base soldada, unidade de balanceamento composta por sistema dinamométrico com captadores de vibração eletrodinâmicos de alta sensibilidade, fuso de precisão e motor de acionamento.

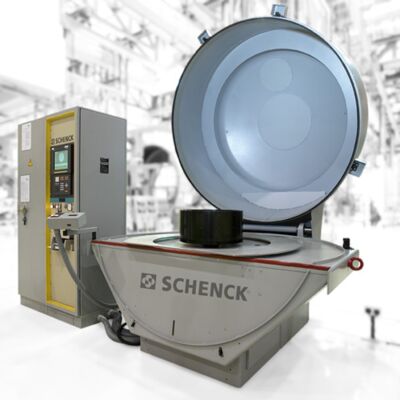

Armário de comando com comandos operacionais e unidade de medição microprocessada e cobertura de proteção conforme ISO 7475.
Desenho

Range de aplicação

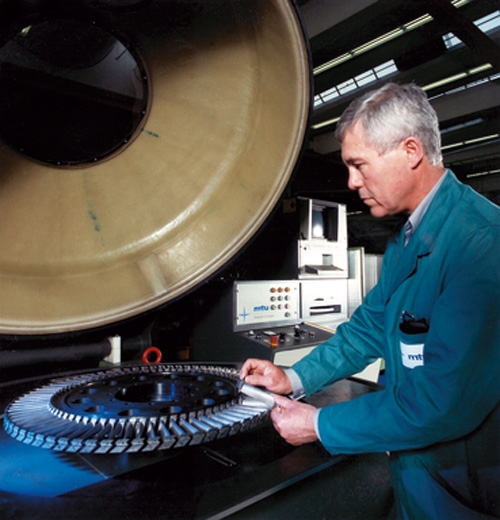

Mediçaõ e correção do desbalanceamento em um ou dois planos em discos individuais de turbinas e compressores, espaçadores, etc. de motores a jato.

A série VE foi projetada para rotores que necessitem de balanceamento em apenas um plano.

Estas máquinas são utilizadas na fabricação e em oficinas de manutenção. A troca do tipo de rotor é simples, realizada através da substituição de dispositivos (tooling) e selecionando o respectivo arquivo armazenado do rotor.

A correção do desbalanceamento é realizada de forma manual na máquina ou fora dela.
Dados técnicos
Dados Técnicos    VE1L  VE2L  VE3L  VE4L  VE40L  VE5L  V1L  V2L  V3L  V4L  V40L
Unidade de medição    CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925
Cobertura de proteção C600 conforme ISO 7475    •  •  •  •  •  •  •  •  •  •  •
Balanceamento em um plano    •  •  •  •  •  •
Balanceamento em dois planos                •  •  •  •  •
Descrição do rotor
Peso  [kg]  0,3 - 10  0,5 - 25  2 - 60  5 - 150  10 - 300  15 - 500  0,3 - 10  0,5 - 25  2 - 60  5 - 150  10 - 300
Diâmetro máximo 1)  [mm; pol]  406; 16  610; 24  990; 39  1448; 57  1178; 70  2082; 82  406; 16  610; 24  990; 39  1448; 57  1178; 70
Altura 1)  [mm; pol]  254; 10  254; 10  254; 10  508; 20  508; 20  610; 24  254; 10  254; 10  254; 10  508; 20  508; 20
Máquina
Largura A 5)  [mm]  2300  2300  2600  3400  4700  4900  2300  2300  2600  3400  4700
Profundidade B 5)  [mm]  2800  2800  3100  5000  5400  5900  2800  2800  3100  5000  5400
Altura C 5)  [mm]  1700  1800  2100  2800  3200  3600  1700  1800  2100  2800  3200
Rotação de balanceamento máxima  [rpm]  2000  1500  1200  950 2)  950 2)  950  2000  1500  1200  950 2)  950 2)
Precisão de balanceamento 3)  [µ pol]  30  30  30  50  50  50  30  30  30  50  50
Rotor de teste 4)  [lbs]  8   25  25  80  250  250  8   25  25  80  250
Pressão de ar  [kPa]  -  -  -  600  600  600  -  -  -  600  600
Potência  [kW]  1.1  1.1  2.2  7.5  7.5  22  1.1  1.1  2.2  7.5  7.5

Máquina básica  Referência nr.  R0470100.01  R0470200.01  R0470300.01  R0470400.01  R0470500.01  R0470600.01  R0470700.01  R0470800.01  R0470900.01  R0471000.01  R0471100.01
Opcionais
Placa elevatória  Referência nr.  -  -  -  R0470401.01  R0470501.01  R0470601.01  -  -  -  R0471001.01  R0471101.01
Dispositivo de travamento do acionamento  Referência nr.  R0470102.01  R0470202.01  R0470302.01  R0470402.01  R0470502.01  R0470602.01  R0470702.01  R0470802.01  R0470902.01  R0471002.01  R0471102.01
Rotor de teste SAE ARP 4162  Referência nr.  R0470103.01  R0470203.01  R0470303.01  R0470403.01  R0470503.01  R0470603.01  R0470703.01  R0470803.01  R0470903.01  R0471003.01  R0471103.01
Acionamento de 11 kW  Referência nr.  -  -  -  -  R0470504.01  -  -  -  -  -  R0471104.01
Sistema de impressão  Referência nr.  R0470105.01  R0470205.01  R0470305.01  R0470405.01  R0470505.01  R0470605.01  R0470705.01  R0470805.01  R0470905.01  R0471005.01  R0471105.01

1) Conforme ou melhor que SAE ARP 4050 / 5323
2) Alternativamente também 1100 rpm
3) Conforme SAE ARP 4050 / 5323 com rotor de teste SAE correspondente
4) 1 lb = 0,456 kg
5) Dimensões com a cobertura aberta. Dados ilustrativos, dependentes do tipo de equipamento fornecido
