Série SBAL

Máquinas de balancear eixos diferenciais com correção do desbalanceamento totalmente automática
  • Corrida de medição totalmente automática
  • Pedestais de medição de força
  • Correção do desbalanceamento totalmente automática por furação no flange de acoplamento

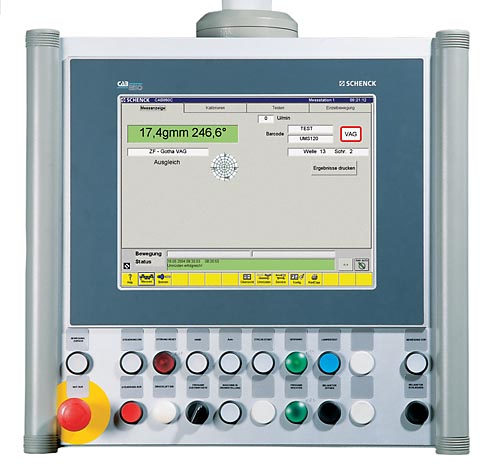

  • Unidade de medição microprocessada CAB
  • Simulação das condições ambientais através do chamado “balanceamento com simulador” (dummy-balancing)

Range de aplicação

  • Medição e correção do desbalanceamento em diferenciais dianteiros e traseiros
  • Aplicação da máquina na produção de diferenciais
  • Medição do desbalanceamento em baixa rotação a aproximadamente 1.500 rpm
  • Correção do desbalanceamento por furação no flange de acoplamento dos diferenciais (correção por soldagem disponível como opcional)
Desenho

Projeto

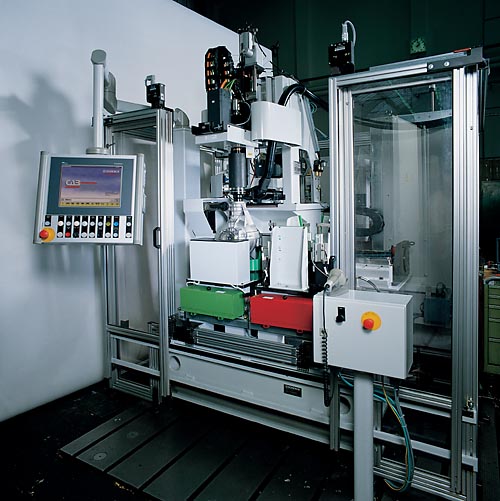

Máquina projetada e adaptada de maneira otimizada à tarefa. Disposição dos conjuntos da máquina baseada nos princípios ergonômicos de operação. Máquina disponível em versões com uma ou duas estações.

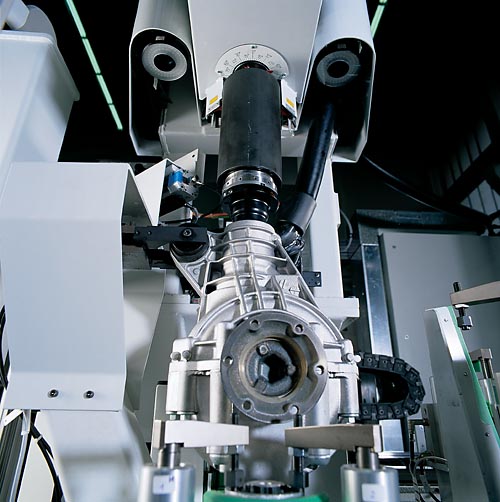

Base metálica com projeto especial. Pedestais para a medição de forças com ponte auxiliar de balanceamento, especialmente adaptadas aos diferenciais.

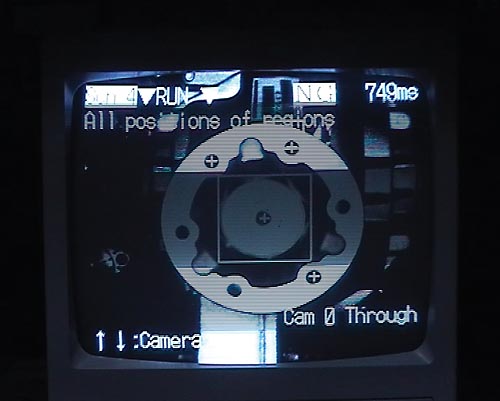

Sistemas de travamento pneumáticos garantem a correta fixação e posicionamento do diferencial durante o processo de balanceamento.

Unidade automática de acionamento com dispositivo ativo e unidade de correção automática. Extrator de cavacos de alta performance para a remoção dos cavacos na área de trabalho da máquina.

Dados técnicos
Dados técnicos    Série SBAL
Measuring unit    CAB 850
Seqüência de operação    semi-automática
Correção do desbalanceamento    por furação, totalmente automática
Máquina
Dispositivo de travamento    automático, de atuação pneumática
Largura A  [mm]  aprox. 3000
Profundidade B  [mm]  aprox. 4500
Rotação do fuso  [rpm]  aprox. 1500
Peso máx 1)  [kg]  50
Incerteza de medição 2)  [gmm]  aprox. 20
Tempo de ciclo 3)  [s]  aprox. 45 - 90
Taxa de produção  [pcs/h]  aprox. 30 -40
Pressão de ar  [bar]  mín. 6,0
Consumo  [kVA]  17

Porta de segurança horizontal    •
Dispositivo de marcação    •

Máquina básica  Referência nr.  R1020100.01

1) Por estação de balanceamento
2) Dados ilustrativos conf. DIN 1319, 95% probabilidade, com rotor padrão e sem erro de retravamento
3) Dependente do desbalanceamento inicial e habilidade do operador
