Máquinas para o balanceamento de eixos cardã Série RBRQ200x - Schenck Brasil

  • Seqüência automática de medição
  • Simulação das condições de trabalho graças a medição em alta rotação realizada em pedestais sub-críticos
  • Correção do desbalanceamento por soldagem ou furação

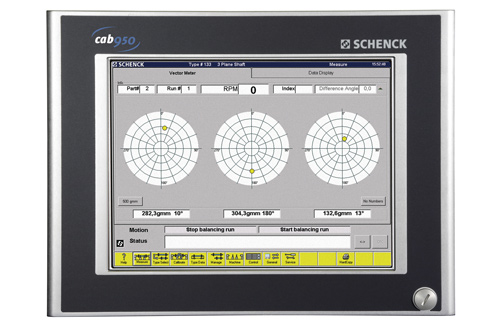

  • Nova unidade de medição e controle microprocessada
  • Cobertura de proteção assegurada para o caso de quebra do cardã e redução de ruídos

Projeto

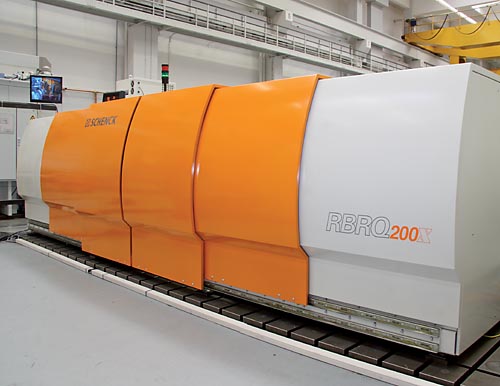

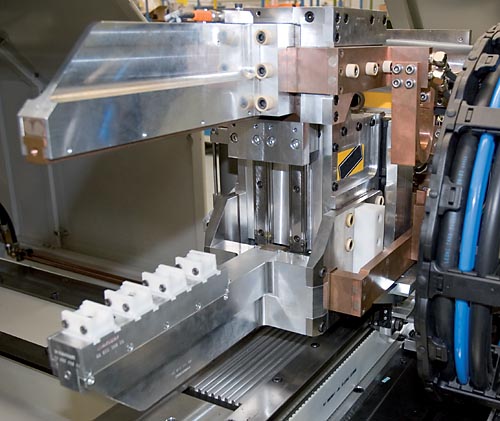

Esta máquina foi projetada especialmenteis para o balanceamento de eixos cardãs veiculares. A disposição dos componentes da máquina leva em consideração os aspectos ergonômicos. Disposição vertical das unidades de corerção.

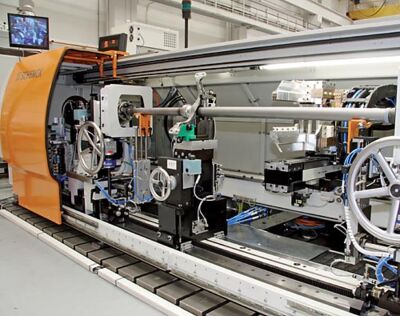

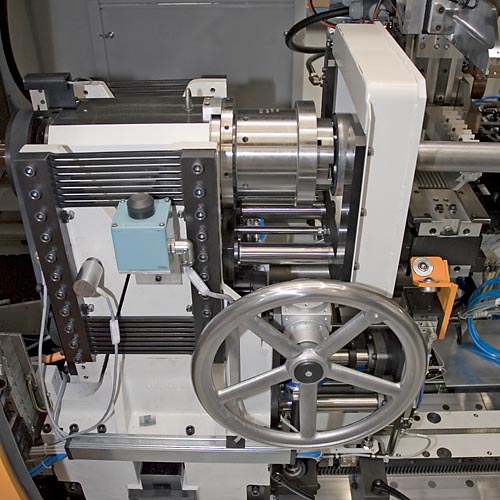

Base da máquina totalmente plana, projetada para a medição em alta rotação. Pdestais de apoio isotrópicos, com fusos de precisão para altas cargas. Acionamento AC com rotação variável fornecida junto com o equipamento padrão.
Desenho

Range de aplicação

Medição e correção do desbalanceamento em eixos cardã de uma única ou múltiplas peças para veículos de passeio e veículos comerciais leves e pesados.
Capacidade de balanceamento e correção para fabricação, testes e inspeção nos fabricantes de veículos ou fornecedores de componentes.
Medição do desbalanceamento em alta rotação ou próximo a rotação de trabalho. Correção do desbalanceamento por pontos ou distribuição de soldas utilizando técnicas de média freqüência e pesos de correção pré-definidos.
Dados técnicos
Dados Técnicos    Série RBRQ200x
Unidade de medição    CAB 950
Seqüência de funcionamento semi-automático    •
Sistema de soldagem semi-automático    •
Dispositivo de travamento    •
Eixos cardã
Diâmetro do flange, máximo  [mm]  225
Diâmetro do tubo  [mm]  40 - 140
Comprimento  [mm]  400 - 3000 (5000)
Máquina
Largura A 4)  [mm]  6100
Profundidade B 4)  [mm]  2600
Altura C 4)  [mm]  1550
Comprimento da base da máquina  [mm]  5000
Rotação do fuso, variação infinita 1)  [rpm]  2000 - 6000
Capacidade de carga 2)  [kg]  4 - 40
Incerteza de medição 3)  [gmm]  5 - 10
Tempo de ciclo 5)  [s]  80 - 110
Volume de produção  [pcs/h]  30 - 40
Pressão de ar  [bar]  5,5
Consumo de ar, aproximado  [m3/h]  6,5
Consumo  [kVA]  125

Máquina básica  Referência nr.  R0160100.02
Opcionais
Dispositivo de segurança para o pedestal central  Referência nr.  R0160101.02

1) Dependente da carga do fuso e dispositivo adaptador (ver diagrama X217)
2) Por pedestal de apoio, incluindo dispositivo
3) Conforme DIN 1319, 95% probabilidade, com eixo padrão e excluindo o erro de nova fixação
4) Dados ilustrativos, dependentes do respectivo equipamento
5) Dependente do desbalanceamento inicial e da habilidade do operador
