Máquinas de balancear horizontais Pasio 50 - Schenck Brasil

  • Projeto compacto
  • Rápida preparação
  • Conceito ergonômico de operação
  • Acionamento por correia para todos os diâmetros de rotores, com  alta-performance para uma ampla faixa de diferentes rotores
  • Não suscetível a interferências externas
  • Altíssima precisão de medição
  • Ampla gama de acessórios
  • Não requer nenhuma ferramenta para preparação dos rotores

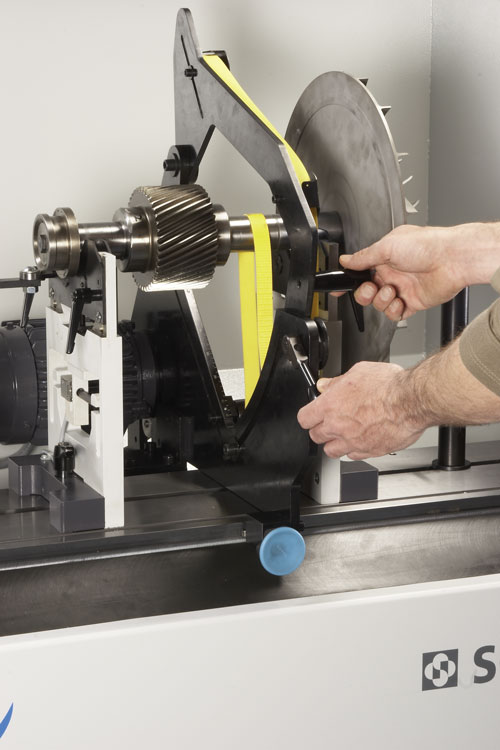

  • Acionamento manual por correia
  • Possibilidade de integração com sistemas de correção de massa (MAK)
  • Operação touch-screen com EasyMode, simples e confiável (opcional com CAB920)
  • Alta confiabilidade de processo
Desenho

Range de aplicação

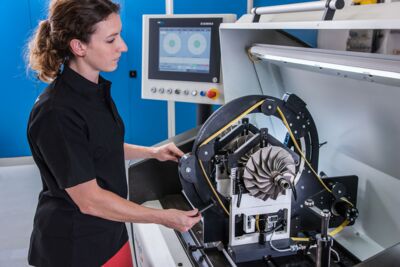

A Pasio 50 permite o balanceamento preciso de um amplo espectro de rotores. Rotores cilíndricos com eixos próprios assim como rotores em formato de disco com eixos auxiliares podem ser balanceados de forma simples e precisa. O rotor pode pesar até 50 kg, com diâmetros de até 600 mm e comprimento de 1100 mm.

Projeto

  • Máquina de balancear horizontal sub-crítica (medição de força)
  • Unidade de medição com calibração permanente e processamento digital de sinal
  • Unidade de medição microprocessada tipo CAB 700 com tela LCD colorida

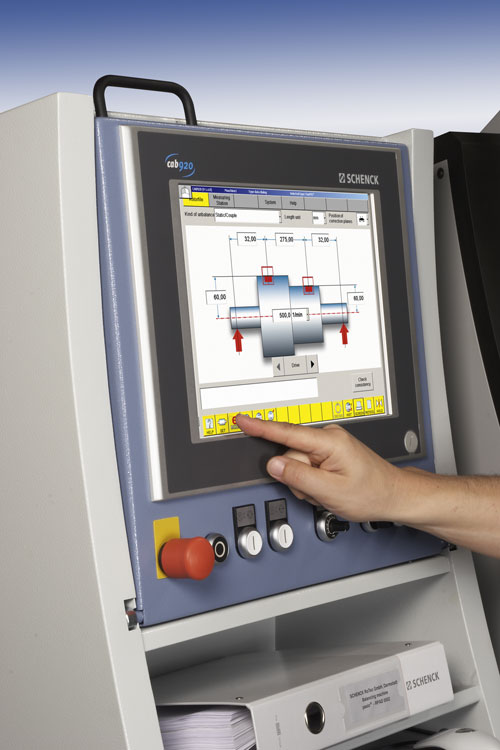

  • Opcional: CAB 920, última tecnologia em medição - tanto em relação a operação e versatilidade como em precisão
  • Projeto compacto com base mineral, que amortece as vibrações
  • Cobertura de proteção classe C, conforme ISO 7475
Dados técnicos
Dados Técnicos    Pasio 50
Unidade de medição    CAB 700

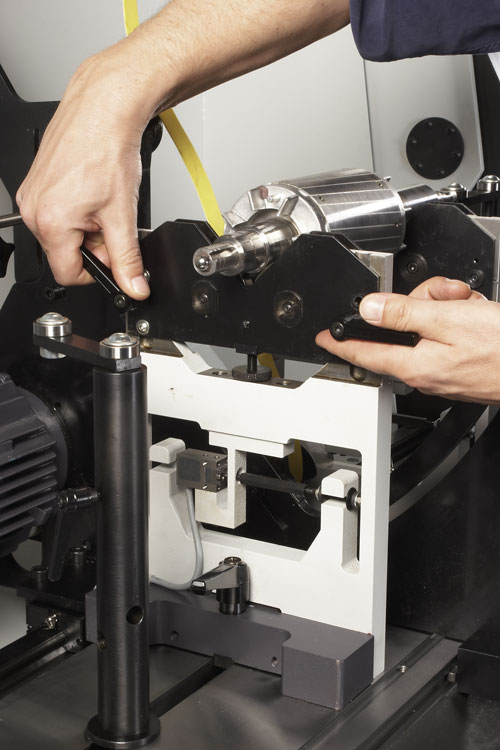

Mancais de apoio    Insertos roletados
Tipo de acionamento    Acionamento por correia por enlaçamento BK
Rotor
Peso máximo  [kg]  50
Diâmetro máximo  [mm]  600
Distância entre mancais  [mm]  40 - 1100
Faixa de diâmetros apoiáveis  [mm]  9 - 63
Máquina
Largura A  [mm]  2200
Profundidade B  [mm]  1010
Altura C  [mm]  1765
Peso total  [kg]  1100
Rotação de balanceamento  [rpm]  180 - 2700 (variável)
KER 4)  [gmm]  1.0
Pressão de ar  [kPa]  -
Tensão de alimentação    440 V ± 10%, trifásico, 50 / 60 Hz
Potência  [W]  1,1

Máquina básica  Referência nr.  R0060300.02
Opcionais
Unidade de medição CAB 920  Referência nr.  R0060301.01
Sistema de correção integrado    sob consulta

2) Outras dimensões sob consulta
4) KER = Menor desbalanceamento residual atingível
