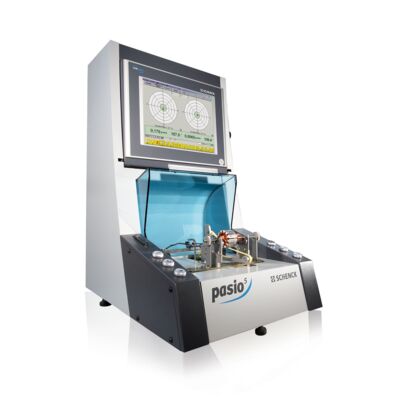

Máquina universal para o balanceamento de rotores de até 5 kg Pasio 5 - Schenck Brasil

  • Projeto compacto
  • Menor necessidade de espaço
  • Preparação rápida e sem complicações
  • Não necessita de fundação na instalação
  • Altíssima precisão de medição
  • Conceito ergonômico de operação
  • Troca rápida dos tipos de peça
  • Apropriada para rotores magnéticos

Características especiais

  • Projeto com economia de espaços, incluindo estação de medição e unidade de medição integradas
  • Fácil operação graças a sua calibração permanente - não há necessidade de corridas de calibração
  • Correção possível em dois planos ou ainda nas parcelas do desbalanceamento estático e de momento
  • Os rotores podem ser montados em seus eixos originais, com mancais próprios ou mesmo em conjuntos montados
  • Ciclo de medição automático com infinitas variações dos tempos de aceleração, medição e frenagem
Desenho

Range de aplicação

A máquina de balancear universal tipo Pasio 5 ié ideal para o balanceamento de peças pequenas como mini induzidos, ventiladores e conjuntos montados. Ela foi concebida para ser utilizada em pesquisa e desenvolvimento, em lotes de produção e em oficinas de reparo.

A troca para novos tipos de rotores é rápida e necessita de um mínimo de tempo.

A correção do desbalanceamento é feita de forma manual por adição de massa (p.ex., massa plástica) diretamente na máquina ou pela remoção de material em unidades de usinagem manuais ou semi-automáticas (opcionais).

Projeto

  • Máquina de balancear sub-crítica orizontal, com calibração permanente e operação em pé ou sentado
  • A estação completa de trabalho é composta basicamente pela bancada de operação, unidade de balanceamento contendo insertos roletados ou prismáticos, acionamento por correia, unidade de medição e sistema de controle
  • A máquina não necessita de fundação especial na instalação e pode ser utilizada imediatamente após a alimentação
  • Unidade de medição microprocessada tipo CAB 700 com tela colorida em LCD
  • Opcional: unidade de alta precisão tipo CAB 920
Dados técnicos
Dados Técnicos    Insertos roletados  Insertos prismáticos (em "V")

Rotor
Peso máximo  [kg]  5  1
Diâmetro máximo  [mm]  150  150
Distância entre mancais  [mm]  240  240
Faixa de diâmetros apoiáveis  [mm]  5 - 22  2 - 22
Faixa de diâmetros apoiáveis (opcional)  [mm]  21 - 40
Máquina
Largura 1)  [mm]  602
Profundidade 1)  [mm]  785
Altura 1)  [mm]  925
Peso total  [kg]  135
Tensão de alimentação    230 V AC, 50 Hz
Acionamento por correia    Tangencial por baixo, com correia plana 1)  Tangencial por baixo, com o-rings
Potência  [W]  100  100
Auxílio posicionamento angular    incluso  incluso
Mínimo desbalanceamento residual atingível Umar 2)  [gmm/kg]  0,1  0,1
Sensibilidade máxima com CAB 700  [gmm]  0,3  0,2
Sensibilidade máxima com CAB 920  [gmm]  0.15  0.1
Pintura em três cores    RAL 7035 (cinza claro), RAL 7024 (cinza grafite), RAL 5014 (cinza azulado)
Unidades de medição
    CAB 700
    CAB 920 com touch-screen
Opcionais
    Proteção conforme ISO 7475 classe C (proteção contra partes desprendidas)
    Rotor de teste (500 g) com massas de teste
    Interface externa para impressoras e rede (com CAB 920)
    Impressora colorida para impressão de relatórios
    Scanner para geração de referência e senosr da posição angular

1) Conversão para acionamento tangencial pela parte superior
2) Mínimo desbalanceamento residual atingível por plano
