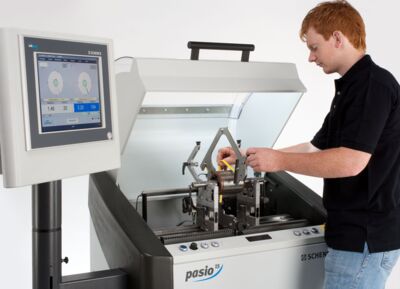

Máquina de balancear universal para rotores de até 15 kg Pasio 15 - Schenck Brasil

  • Projeto compacto
  • Mínimo espaço requerido
  • Ajuste rápido e descomplicado
  • Sem necessidade de fundação
  • Altíssima precisão de medição
  • Conceito operacional ergonômico
  • Troca rápida de produtos
  • Adequada para rotores magnéticos

Características especiais

  • Unidade compacta totalmente integrada em uma única estação
  • De fácil operação graças a sua calibração permanente - sem necessidade de corridas de calibração
  • Correção em dois planos ou ainda exibição do desbalanceamento em estático e momento
  • Permite a montagem de rotores em seus próprios mancais ou através de dispositivos, sendo que conjuntos montados também podem ser balanceados
  • Ciclo de medição automático, com variação infinita de ajustes para a aceleração, medição e frenagem
Desenho

Range de aplicação

A máquina de balancear universal tipo Pasio 15 é o equipamento ideal para pequenos rotores tais como induzidos elétricos (mesmo magnéticos), ventiladores e acionamentos. Ela pode ser utilizada para o balanceamento de lotes, em pesquisa e desenvolvimento e em manuntenção.

A troca e preparação para um novo tipo de rotor requer um mínimo de tempo.

A correção do desbalanceamento é feita manualmente através da adição de material (p. ex., massa de balancear) diretamente na máquina ou através de remoção de material em unidades de correção manuais ou semi-automatizadas (opcionais).

Projeto

  • Máquina de balancear horizontal sub-crítica (dura) com calibração permanente
  • A estação de trabalho completa é composta basicamente de uma base de aglomerado mineral com comando integrado, unidade de balanceamento, incluindo roletes, acionamento por correia, cobertura de proteção e unidade de medição
  • A máquina não necessita de fundação e pode ser utilizada imediatamente
  • A unidade de medição CAB 820 conta com exibição gráfica e tela touch screen
  • Opcional: unidade de medição CAB 920 - a solução mais completa em termos de operação, versatilidade e precisão

Dados técnicos
Dados Técnicos    Roletes

Rotor
Peso máximo  [kg]  15
Diâmetro máximo  [mm]  350
Distância máxima entre mancais  [mm]  600
Faixa de diâmetros apoiáveis   [mm]  6 - 30
Faixa de diâmetros apoiáveis (opcional)  [mm]  30 - 70
Máquina
Largura 1)  [mm]  1700
Profundidade 1)  [mm]  920
Altura 1)  [mm]  1700
Peso total  [kg]  700
Tensão de alimentação    230V CA, 60 Hz
Acionamento    Por enlaçamento de correia
Potência  [W]  200
Mínimo desb. residual atingível por plano Umar 2)  [gmm/kg]  0,1
Sensibilidade máxima CAB 820 / 920  [gmm]  0.1
Cobertura de proteção    ISO 7475 Classe C (proteção contra projeção de peças)
Pintura    RAL7035 (cinza claro), RAL 7024 (cinza escuro)

    CAB 820
    CAB 920 Smart Touch
Opcionais
    Software opcionais da CAB 820 e CAB 920
    Rotor de teste (1.6 kg) com massas de teste
    Impressora para a emissão de relatórios de balanceamento

2) Mínimo desbalanceamento residual atingível por plano
