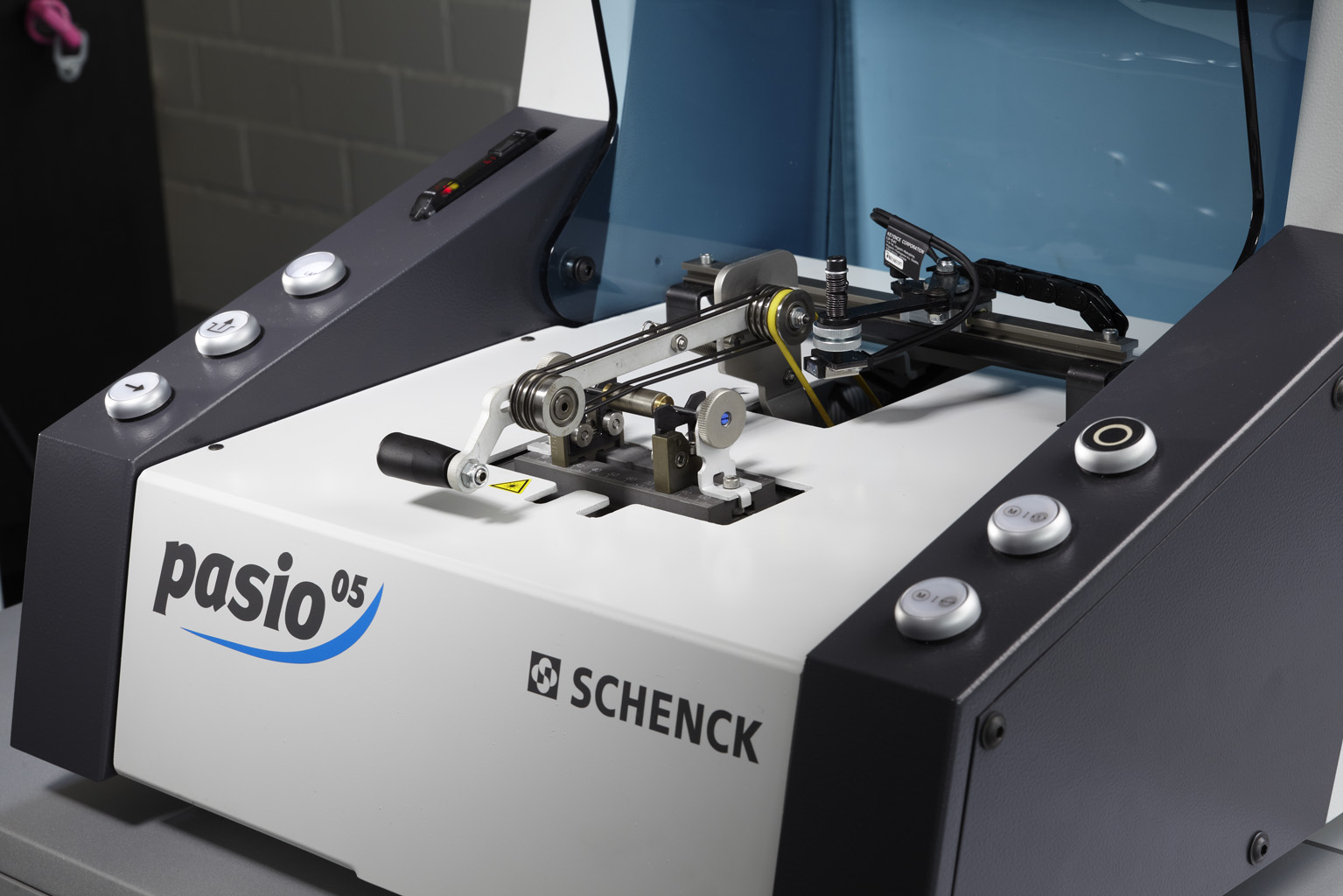

Máquina de balancear universal para rotores de até 500g Pasio 05 - Schenck Brasil

  • Projeto compacto
  • Espaço mínimo requerido
  • Configuração rápida e simples
  • Instalação sem necessidade de fundações
  • Mais alta precisão de medição
  • Conceito ergonômico de operação
  • Troca rápida de tipo
  • Apropriada para o balanceamento de rotores magnéticos
Características especiais

  • Projeto compacto visando a economia de espaço, com todos os componentes integrados em uma única unidade
  • Fácil operação graças a sua calibração permanente: corridas de calibração não são necessárias
  • É possível efetuar a correção em dois planos ou mesmo separada em desbalanceamento estático e de momento
  • Os rotores podem ser montados em seus próprios eixos ou em eixos auxiliares, sendo que conjuntos montados podem ser apoiados em seus próprios mancais
  • Ciclo automático de medição com possibilidade de variação infinita dos tempos de aceleração, medição e frenagem
Desenho
Range de aplicação

A máquina de balancear universal Pasio 05 é recomendada para o balanceamento de rotores muito pequenos, tais como mini-induzidos, mini-ventiladores e conjuntos montados, tendo sido desenvolvida para utilização em pesquisa e desenvolvimento, produção em lotes ou oficinas de reparo.

A troca de tipos é feita de maneira direta e exige um mínimo de tempo.

A correção do desbalanceamento é feita manualmente através da adição de massa (p. ex., plasticina) diretamente na máquina ou pela remoção de material em unidades de usinagem manuais ou semi-automatizadas.

Projeto
  • Máquina de balancear horizontal subcrítica, com calibração permanente

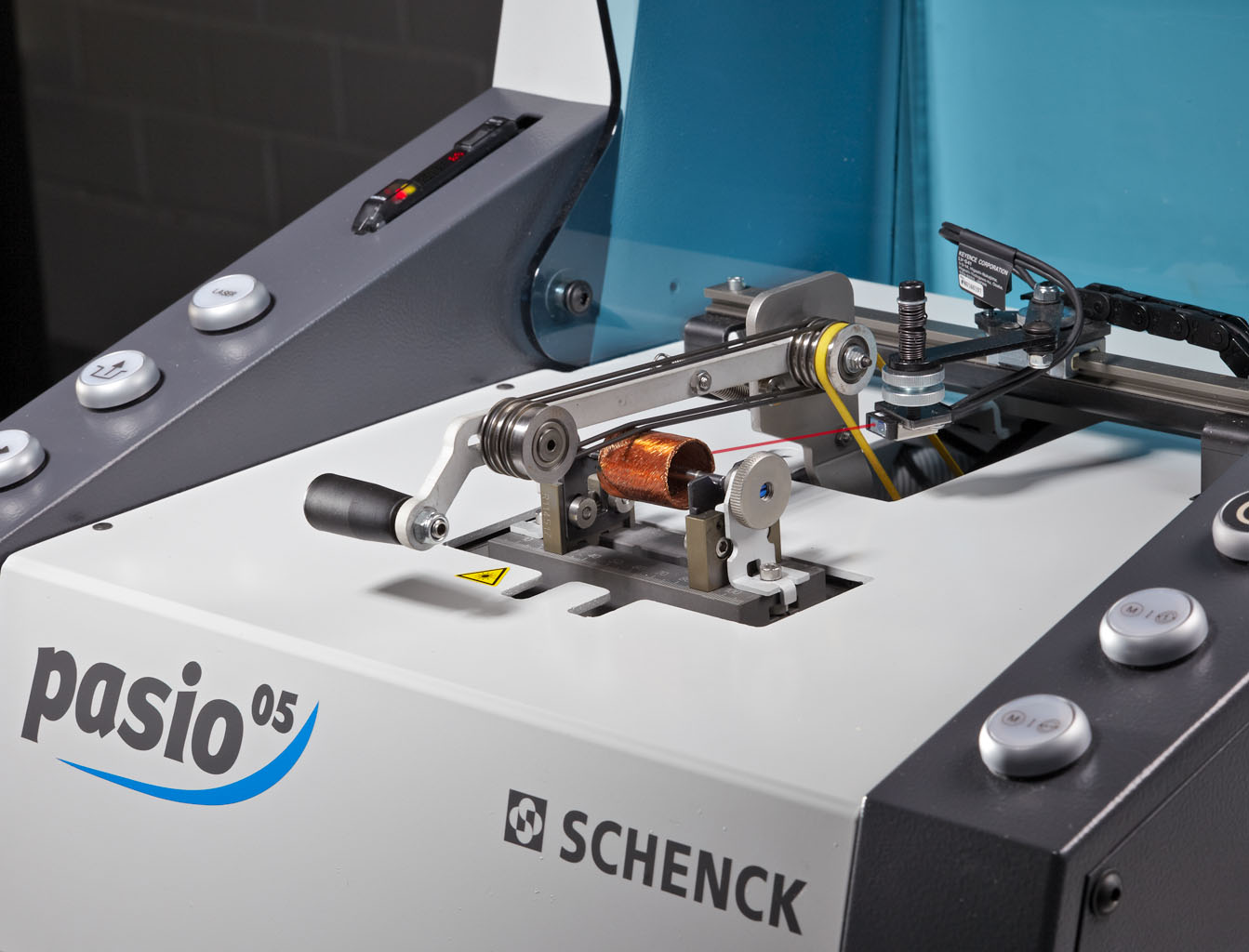

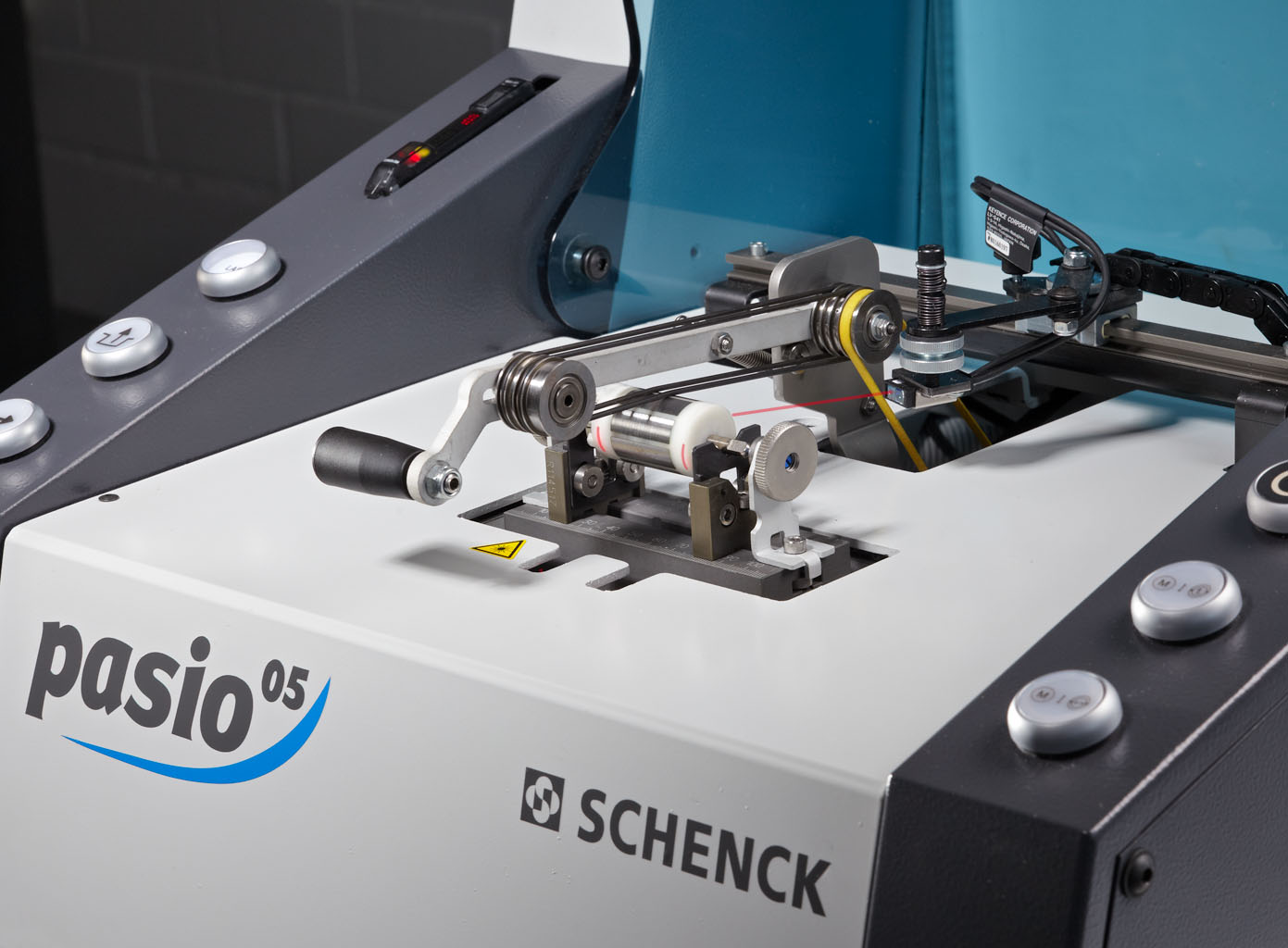

  • O equipamento completo é composto basicamente por: base, unidade de balanceamento mecânica com insertos em "V", acionamento por correia, unidade de medição e sistema de controle

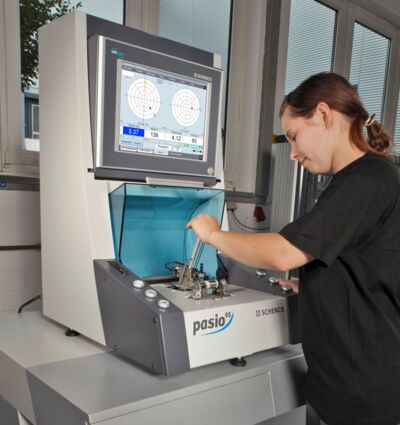

  • A máquina não necessita de uma fundação ou de chumbamento, estando imediatamente pronta para operação, com o operador em pé ou sentado
  • Unidade CAB 920 conta com nossa mais alta tecnologia em termos de operação, versatilidade e também precisão
Dados técnicos
Dados técnicos

Rotor
Peso máximo  [g]  500
Diâmetro máximo  [mm]  60
Distância máxima entre mancais  [mm]  94
Faixa de diâmetros apoiáveis  [mm]  1 - 10

Máquina
Largura 1)  [mm]  602
Profundidade 1)  [mm]  785
Altura 1)  [mm]  925
Peso total  [kg]  135
Alimentação    220-230 V AC, 50-60 Hz
Acionamento por correia    Tangential com apoio sobre o-rings
Potência  [W]  100
Posicionamento angular automático    Incluso
Mínimo desbal. residual atingível Umar 2)  [gmm/kg]  0,1
Sensibilidade do CAB 920  [gmm]  0.02
3-colour painting     RAL 7035 (cinza claro), RAL 7024 (grafite), RAL 5014 (azul acinzentado)
Unidades de medição

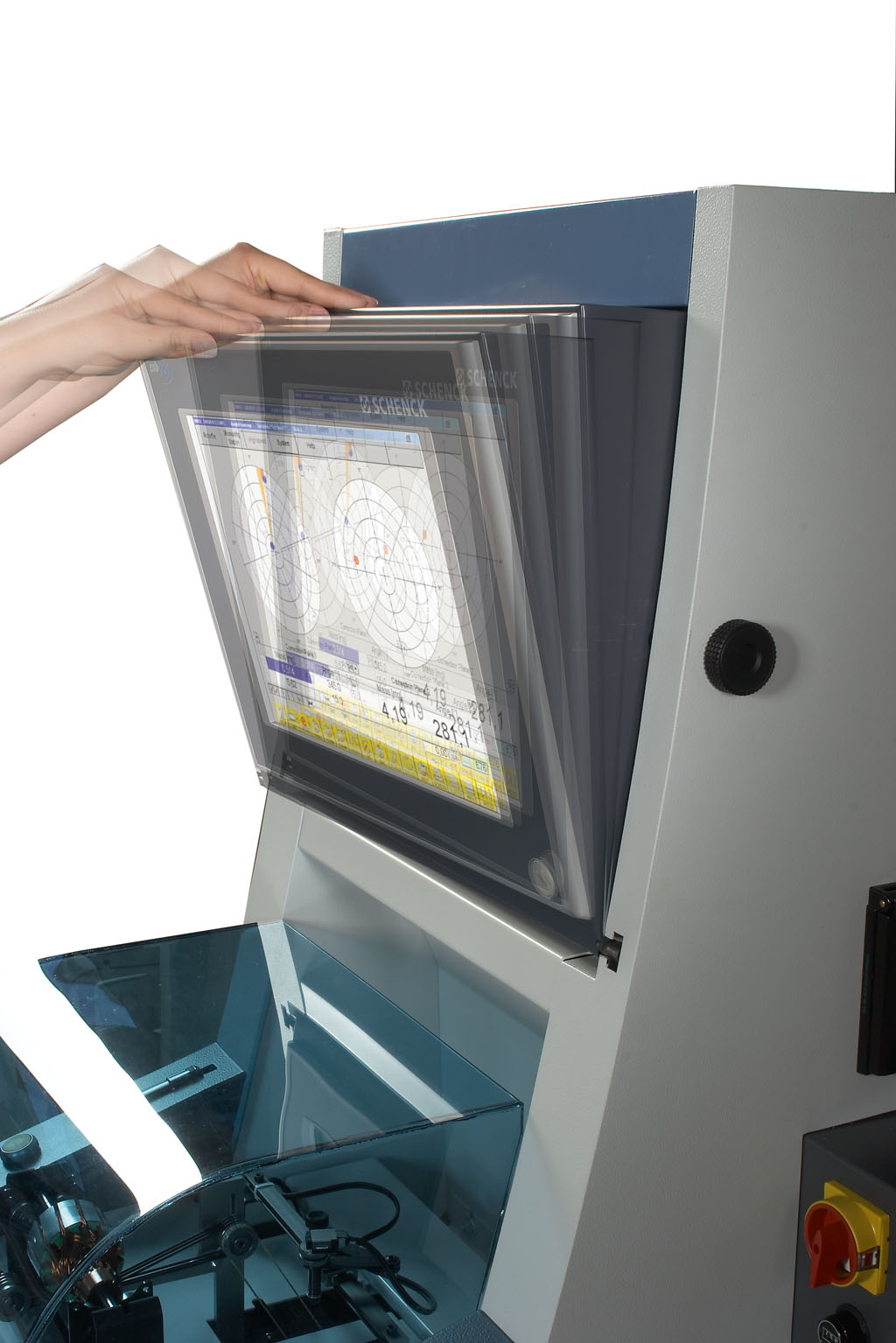

    CAB 920 com touch-screen

Opcionais
    Cobertura de proteção conforme ISO 7475 Classe C (proteção contra partes projestadas)
    Rotor de teste (60 g) incluindo massas de teste
    Interfaces externas para impressora e rede
    Impressora colorida para relatórios de balanceamento


2) Mínimo desbal. residual atingível por plano
