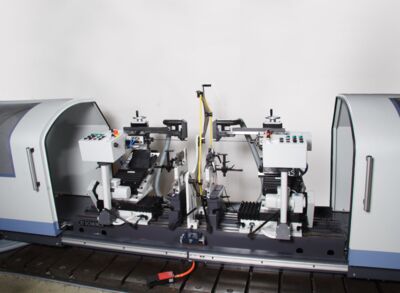

Sistemas modulares para correção de massa em máquinas de balancear MAK-BA, MAK-BV - Schenck Brasil

  • Economia de tempo, graças a correção diretamente na máquina
  • Aplicação universal em função de seu projeto modular e infinitas possibilidades de configuração
  • De fácil manuseio e mínimo espaço necessário
  • Versão básica manual ou sistemas semi-automáticos  (opcional)

Projeto modular

Os MAK são fabricados em módulos e possuem diversas opções de configuração. Eles podem ser combinados para uma adaptação otimizada aos mais diversos tipos de rotores e tamanhos de máquinas. Módulos adicionais podem ser adicionados a qualquer momento.
Desenho

Uma faixa completa de possibilidades

Você está pensando na correção do desbalanceamento em uma máquina de balancear horizontal?
Agora você pode utilizar os sistemas MAK em suas novas máquinas ou mesmo em suas máquinas já existentes.
Utilizados na manutenção, reparo e de maneira geral, em peças únicas ou em lotes, em componentes ou em conjuntos montados.

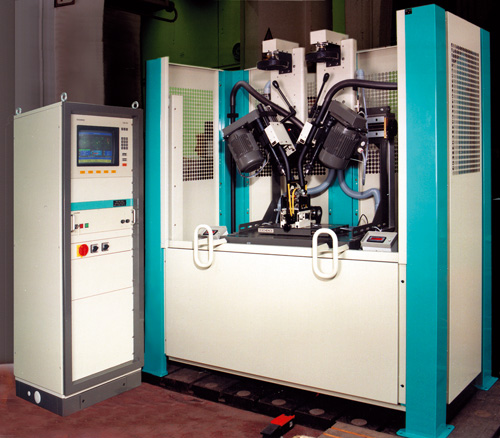

Os MAK permitem a correção do desbalanceamento através de furação em posições disponíveis no rotor (remoção de material) ou execução de furos para a posterior adição de massa (adição de material).

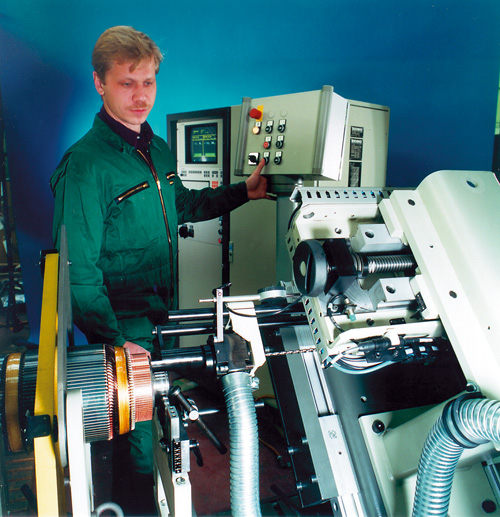

  • Furação axial na face externa

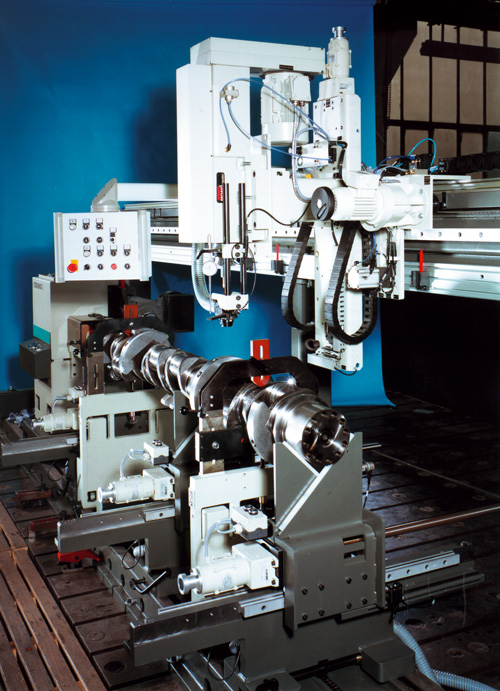

  • Furação radial no raio externo
Dados técnicos
Dados técnicos    MAK10BV  MAK10BV  MAK15BV  MAK18BV  MAK25BV  MAK10BA  MAK10BA  MAK15BA  MAK18BA  MAK25BA
Furação radial    •  •  •  •  •
Furação axial              •  •  •  •  •
Avanço manual    •    •      •    •
Avanço automático      •    •  •    •    •  •
Sistema de correção de massa
Altura da máquina  [mm]  180  630 / 800 / 1050  630 / 800 / 1050  630 / 800 / 1050  630 / 800 / 1050   180  630 / 800 / 1050  630 / 800 / 1050  630 / 800 / 1050  630 / 800 / 1050
Deslocamento do portal  [mm]  4)  4)  4)  4)  4)  -  -  -  -  -
Deslocamento radial, curso   [mm]  -  -  -  -  -  100  400 / 800 / 1200  400 / 800 / 1200  400 / 800 / 1200  400 / 800 / 1200
Deslocamento de avanço, curso   [mm]  160 / 320  400 / 630 / 800  400 / 630 / 800  400 / 630 / 800  400 / 630 / 800   40  400 / 630 / 800  400 / 630 / 800  400 / 630 / 800  400 / 630 / 800
Raio de correção  [mm]  180  350   350   350   350  95  350 / 750 / 1150  350 / 750 / 1150  350 / 750 / 1150  350 / 750 / 1150
Capacidade de furação 1)   [mm]  10  10  15  18  25  10  10  15  18  25
Profundidade máx. de furação 3)   [mm]  40  75  75  80  60  40  75  75  80  60
Cone do fuso  B12  SE25  MK3  ISO30  ISO40  B12  SE25  MK3  ISO30  ISO40
Unidade de travamento, mandril interno  -  ER25  MK3  MK3  MK3  -  ER25  MK3  MK3  MK3
Força de avanço 2)   [N]  -  1450  -  2850  8200  -  1450  -  2850  8200

Unidade básica  Referência nr.  R0820100.01  R0820200.01  R0820300.01  R0820400.01  R0820500.01  R0820600.01  R0820700.01  R0820800.01  R0820900.01  R0821000.01
Opcionais
Aspirador de cavacos  Referência nr.  R0820101.01  R0820101.01  R0820101.01  R0820101.01  R0820101.01  R0820101.01  R0820101.01  R0820101.01  R0820101.01  R0820101.01

1) Em aço ST50
2) A 600 kPa
3) Dependente da exibição da profundidade de furação
4) Determinado pelo comprimento da base
Outras aplicações sob consulta
