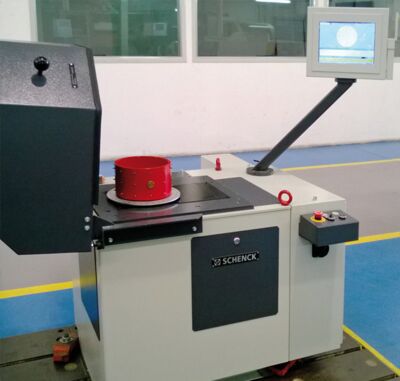

Máquina de balancear vertical HV 10 - HV 100 HV 10 - HV 100 - Schenck Brasil

  • Medição precisa do desbalanceamento de rotores em forma de disco

  • Possibilidade de balanceamento em um ou dois planos

  • Com calibração permanente, sem perda de tempo com corridas de calibração

  • Projeto de máquina compacto, de fácil montagem e não necessitando de muito espaço

  • Unidade de medição microprocessada com interface guiada para o usuário e indicação direta do desbalanceamento

  • Unidade de correção por furação, incluindo sistema de aspiração de cavacos (opcional)

Projeto
  • Medição de força, máquina de balancear vertical com calibração permanente e operação manual.
  • A unidade de balanceamento, unidade de medição e armário elétrico são montados em uma unidade única..
  • O fuso de precisão de balanceamento permite a montagem de dispositivos para centragem dos rotores e é acionado através de um motor elétrico. Os dispositivos existentes das antigas máquinas podem ser utilizados.
  • Cobertura de proteção padrão, projetada conforme normas DIN 45690 / ISO 7475.
Método operacional
  • Alimentação manual da unidade de balanceamento, centragem da peça através de um dispositivo e fechamento da cobertura de proteção.
  • Início da medição automática de desbalanceamento. Aceleração, medição, indicação do desbalanceamento na unidade de medição e frenagem. O valor medido é mantido após cada corrida de medição.
  • Abertura da cobertura de proteção, descarga da peça e, se necessário, correção do desbalanceamento.
  • Verificação do resultado da correção (o atendimento da tolerância é indicado na unidade de medição) e descarga da peça da unidade de balanceamento.
Unidades de medição
  • CAB 700 é um instrumento compacto para todas as tarefas normais de balanceamento. De operação simples e fácil, exibição clara e alta precisão permite um balanceamento perfeito dos rotores, até mesmo para os operadores menos experientes.
  • CAB 920: nossa unidade de medição profissional trabalha com sistema operacional Windows. É equipada com um monitor touchscreen de alta definição e permite a indicação vectométrica do desbalanceamento.
Desenho

Range de aplicação

Para a medição e correção do desbalanceamento em rotores em forma de disco sem eixo próprio, em um ou dois planos.
Rotores típicos deste equipamento são polias, ventiladores, discos de freio, embreagens e demais rotores em formas de disco.
Uma menor distância do fuso e uma cobertura de proteção permitem um balanceamento rápido, seguro e preciso em ambientes de produção, pesquisa e desenvolvimento e controle de qualidade.

Dados técnicos
Dados técnicos    HV-10  HV-30  HV-100
Diâmetro máximo do rotor  [mm]  400  850  850
- incluindo cobertura de proteção  [mm]   400  600  600
- incluindo unidade de correção  [mm]  400  600  600
Distância mínima entre planos (1)  [mm]  30  30  40
Rotação  [rpm]  1200  800  530
Incerteza de medição  [gmm]  2 ... 6  7 ... 50  20 ... 120
Peso do rotor (incluindo dispositivo)  [kg]  10  30  100
Potência  [kW]  0.55  1.5  2.2
Tensão de alimentação      380 V, 60 Hz

1) Válido para máquinas fornecidas com dois planos
