Máquinas de balancear horizontais HM 6 - HM 80 - Schenck Brasil

  • Aplicação universal devido ao seu projeto modular
  • Fácil operação, graças a seu projeto modular e a imensa gama de acessórios
  • Range completo de itens de segurança, para todos os tipos de classe de proteção
  • Rápida mudança de tipo de rotor, graças ao seu projeto sub-crítico

Características especiais

  • Com o projeto apropriado da máquina e dispositivos de segurança adequados estes equipamentos podem também ser utilizados para o balanceamento em alta rotação
  • Monitoramento das forces nos pedestais para parada automática em caso de sobrecarga (opcional)
  • Medição livre de contato devido aos roletes concêntricos
  • Exibição gráfica da curva de aceleração com medição 1f e 2f (apenas no CAB 920)
  • Ampla lista de módulos suplementares, p. ex., unidades de correção
Desenho

Range de aplicação

As máquinas de balancear universais da série HM6-HM80 foram projetadas para o balanceamento preciso de of rotores rígidos e flexíveis.

Aplicações típicas são::

  • Sopradores e ventiladores para uma variedade de indústrias

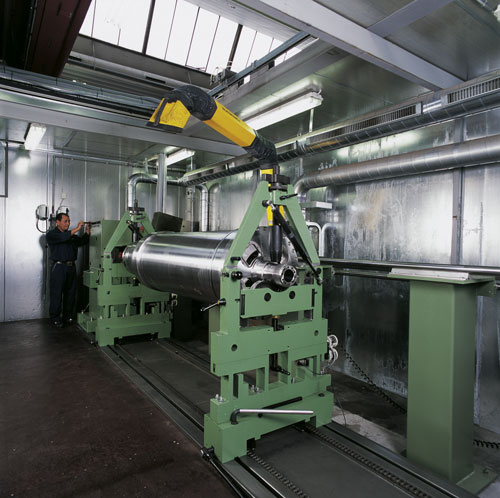

  • Rolos de baixa e alta velocidade da indústria de papel

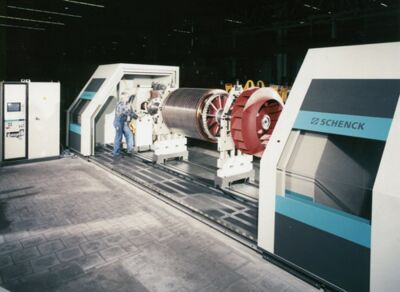

  • Induzidos elétricos e geradores
  • Separadores / centrífugas de processamento de água

Projeto

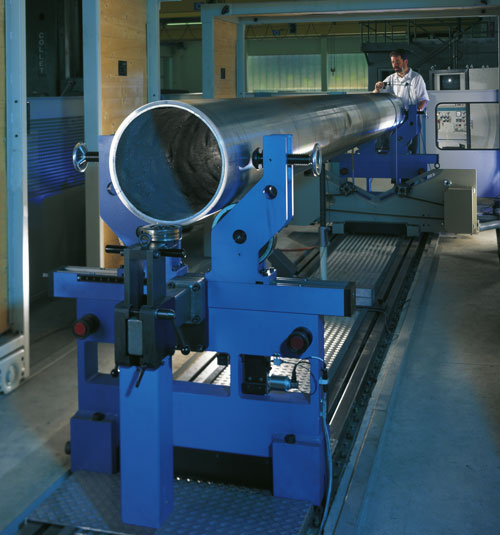

Devido a sua estrutura modular, estas máquinas podem facilmente ser adaptadas a tarefa em mãos. O comprimento da base da máquina é dimensionado em função do comprimento do rotor. Já a altura requerida dos pedestais é determinada pelo diâmetro do rotor. Caso este seja montado em seus próprios mancais, estes serão apoiados em insertos roletados e, dependendo dos requisitos impostos, insertos especiais em formato de sela também poderão ser utilizados

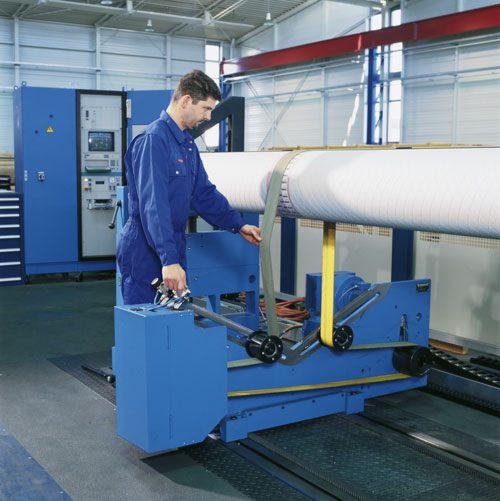

Rotores que necessitam de um alto torque são acionados por caixas de câmbio com velocidades variáveis através de um eixo carda. Já rotores leves, com superfícies lisas, podem ser acionados com o auxílio de um acionamento por correia.

Dados técnicos
Dados Técnicos    HM 6  HM 60  HM 7  HM 70  HM 8  HM 80
Unidade de medição    CAB 700  CAB 700  CAB 700  CAB 700  CAB 700  CAB 700
Insertos roletados    •  •  •  •  •  •
Acionamento cardã    •  •  •  •  •  •
Acionamento por correia por enlaçamento BU    • 5)  • 5)  • 5)  • 5)  • 5)  • 5)
Cobertura de proteção conforme ISO 7475 5)    •  •  •  •  •  •
Rotor
Peso máximo  [kg]  12 500  20 000  32 000  50 000  125 000  250 000
Diâmetro máximo  [mm]  2100  2100  2800  2800  3600  3600
Distância entre mancais, máx. 2)  [mm]  3150  4650  5050  5050  5800  5800
Faixa de diâmetros apoiáveis 2)  [mm]  40 - 320  50 - 400  60 - 500  70 - 600  -  -
Máquina
Largura A 1)  [mm]  4650  5100  6600  6600  7800  7800
Profundidade B 1)  [mm]  4050  4050  4050  4050  4500  4500
Altura C 1)  [mm]  2000  2000  2000  2000  2000  2000
Rotação de balanceamento mínima  [rpm]  120  120  120  120  120  120
MARU 4)  [gmm]  30  40  64  80  160  240
Pressão de ar  [kPa]  600  600  600  600  600  600
Tensão de alimentação 3)  [V]  380 3)  380 3)  380 3)  380 3)  380 3)  380 3)
Potência  [kW]  22  37  55  75  90  110

Máquina básica  Referência nr.  R0061100.01  R0061200.01  R0061300.01  R0061400.01  R0061500.01  R0061600.01
Opcionais
Unidade de medição CAB 920  Referência nr.  R0061101.01  R0061201.01  R0061301.01  R0061401.01  R0061501.01  R0061601.01
Opções de software  Referência nr.  sob consulta  sob consulta  sob consulta  sob consulta  sob consulta  sob consulta
Acionamento por correia por enlaçamento BK  Referência nr.  R0060203.01  R0060203.01  R0060203.01  R0060203.01  -  -
Acionamento por correia tangencial BT  Referência nr.  -  -  -  -  -  -
Diversos insertos roletados  Referência nr.  sob consulta  sob consulta  sob consulta  sob consulta  sob consulta  sob consulta
Sistema de impressão  Referência nr.  R0061105.01  R0061205.01  R0061305.01  R0061405.01  R0061505.01  R0061605.01
Sistema de correção de massa  Referência nr.  sob consulta  sob consulta  sob consulta  sob consulta  sob consulta  sob consulta

1) Dados ilustrativos, dependentes do respectivo equipamento
2) Outras dimensões sob consulta
3) Configuração principal: 3 / PE AC 500Hz 400 V +6 / -10%
4) Mínimo desbalanceamento residual atingível por plano de balanceamento
5) Alternativo ou adicional
