Máquinas de balancear horizontais HM 2 - HM 30 - Schenck Brasil

  • Aplicação universal
  • Alta precisão de balanceamento
  • Fácil de modernizar, graças a seu projeto modular e a imensa gama de acessórios
  • Rápida mudança de tipo de rotor, graças ao seu projeto sub-crítico
  • Unidade de medição de funcionalidade superior, ergonomicamente projetada, tipo CAB 700 (opcional CAB 920)
  • Range completo de itens de segurança, para todos os tipos de classe de proteção

Características especiais

  • Grande facilidade de operação: máquinas subcríticas (“duras”) eliminam a necessidade de corridas de calibração
  • A máquina indica os valores para a correção do desbalanceamento em dois planos ou a correção separada em desbalanceamento estático e momento
  • Os rotores podem ser montados em seus eixos originais, em dispositivos para balanceamento nos insertos roletados ou com mancais escravos lubrificados (disponíveis como opcional)
  • Auxílio posicionamento angular, no caso de acionamento por correia
  • Ciclo de medição automático, com seleção de variação infinita de tempos de aceleração, medição e desaceleração
  • Possibilidade de upgrades, através da adição de inúmeros módulos suplementares, p. ex., unidade de correção
Desenho

Range de aplicação

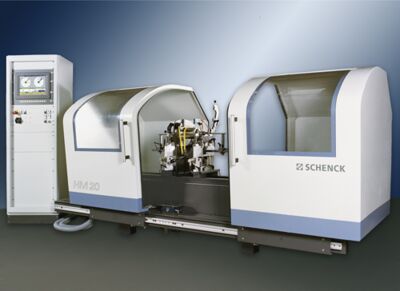

As máquinas de balancear universais da série HM são projetadas para o balanceamento preciso de um grande espectro de rotores. Elas são apropriadas para o balanceamento de rotores cilíndricos com eixo próprio e para o balanceamento de rotores em forma de disco com dispositivos auxiliares.

Rotores típicos desta aplicação são induzidos elétricos, rolos e turbinas de até 700kg, ventiladores, rotores de bombas e elementos de movimentação.

A calibração permanente, projeto ergonômico e seqüência de operação lógica facilitam a operação. Seu projeto modular e uma vasta gama de acessórios tornam estas máquinas altamente flexíveis.

As máquinas de balancear universais Schenck série HM são um investimento de alta eficiência tanto para um tipo de rotor como para pequenos lotes.



Sequência de operações

  • Alimentação manual do rotor nos pedestais, fechamento dos contra mancais e engate do sistema de acionamento (correia ou cardã).
  • Fechamento do dispositivo de proteção e início da seqüência automática de medição:
  • Aceleração, determinação e indicação do desbalanceamento no instrumento de medição, desaceleração. Os valores medidos de desbalanceamento são mantidos mesmo após a conclusão da corrida de medição.
  • Abertura do dispositivo de proteção, correção manual do desbalanceamento (caso necessário).
  • Verificação do desbalanceamento residual (indicado pela unidade de medição, mesmo que a tolerância requerida tenha sido atingida) e descarregamento do rotor da máquina.
Dados técnicos
Dados Técnicos    HM 20  HM 3  HM 30
Unidade de medição    CAB 700  CAB 700  CAB 700
Insertos roletados    •  •  •
Acionamento por correia por enlaçamento BU    •  •  •
Acionamento cardã      •  •
Cobertura de proteção conforme ISO 7475 5)    •  •  •
Rotor
Peso máximo  [kg]  100  300  700
Diâmetro máximo  [mm]  1260  1260  1260
Distância entre mancais, máx. 2)  [mm]  1330  1330  1330
Faixa de diâmetros apoiáveis 2)  [mm]  9 - 140  9 - 140  10 - 160
Máquina
Largura A 1)  [mm]  2250  2250  2250
Profundidade B 1)  [mm]  1650  2250  2250
Altura C 1)  [mm]  2000  2000  2000
Rotação de balanceamento mínima  [rpm]  120  120  120
MARU 4)  [gmm]  1,6  2,0  3,0
Pressão de ar  [kPa]  -  600  600
Tensão de alimentação 3)  [V]  380 3)  380 3)  380 3)
Potência  [kW]  1,1  2,2  2,2

Máquina básica  Referência nr.  R0060400.02  R0060500.02  R0060600.02
Opcionais
Unidade de medição CAB 920  Referência nr.  R0060401.01  R0060501.01  R0060601.01
Opções de software    sob consulta  sob consulta  sob consulta
Insertos roletados angulares    •  •  •
Acionamento por correia por enlaçamento BK    •  •  •
Diversos insertos roletados    sob consulta  sob consulta  sob consulta
Sistema de impressão  Referência nr.  R0060405.01  R0060505.01  R0060605.01
Sistema de correção de massa  Referência nr.  sob consulta  sob consulta  sob consulta

1) Dados ilustrativos, dependentes do respectivo equipamento
2) Outras dimensões sob consulta
3) Configuração principal: 3 / PE AC 500Hz 400 V +6 / -10%
4) Mínimo desbalanceamento residual atingível por plano de balanceamento
5) Até a HM10 com proteção classe C, em todos os outros casos proteção classe B
