Máquinas de medição de geometria GS 1000 - Schenck Brasil

  • Medição do run-out (batimento) radial e axial
  • Análise FFT
  • Medição de rotores com diâmetros variados
  • Seqüência de operações totalmente automática
  • Interfaceamento com linhas de produção
  • Integração com máquinas de balancear verticais
  • Máquinas separadas disponíveis para menores tempos de ciclo
  • Controle numérico
  • Instrumento de medição baseado em PC

Projeto

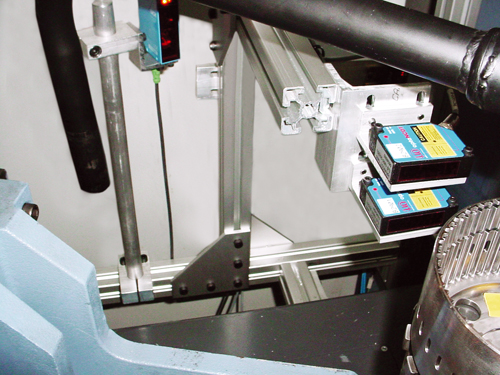

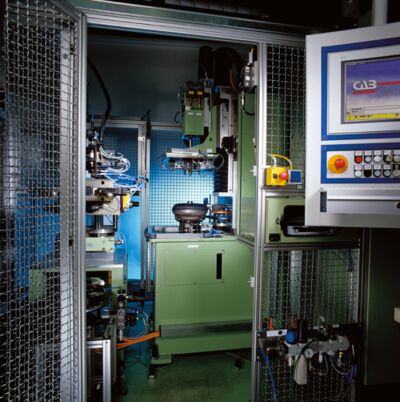

  • Integrada a uma máquina de balancear vertical ou como estação em separado
  • Seqüência de operação totalmente automática, com controle programável com diagnóstico de falhas
  • Avaliação por meio de um PC
  • Fixação e medição das peças conforme características necessárias
  • Alimentação manual da máquina (sistema transportador opcional)
Desenho

Range de aplicação

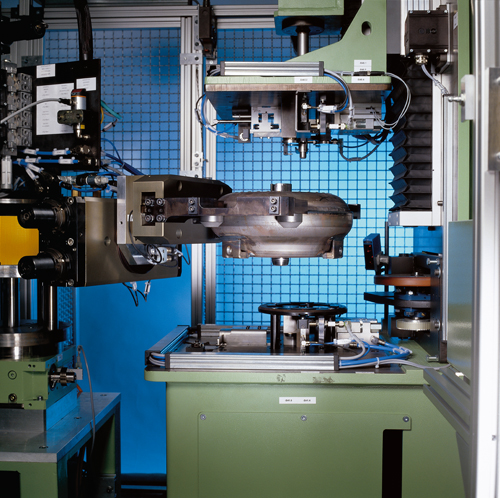

Medição do diâmetro e run-out, incluindo análise FFT de discos de freios, conversores de torque, polias, eixos e discos de embreagem.

Dependendo da aplicação, o sistema de medição pode ser integrado junto a uma máquina de balancear vertical de uma ou múltiplas estações. Caso tempos de ciclo mais curtos sejam necessários, uma máquina pode ser utilizada como uma estação separada.
Dados técnicos
Unidade de medição    Sistema de medição integrado em máquinas verticais CAB 950 V  Sistema estacionário tipo GS 1000 conversor de torque CAB 950 Diagnóstico  Sistema estacionário tipo GS 1000 disco de freio CAB 950 Diagnóstico
Sistema de medição integrado    •
Sistema de medição em separado      •  •
Alimentação manual    •  •  •
Alimentação automática    •  •  •
Rotor
Polias, volantes    •
Amortecedores, ventiladores, turbinas    •

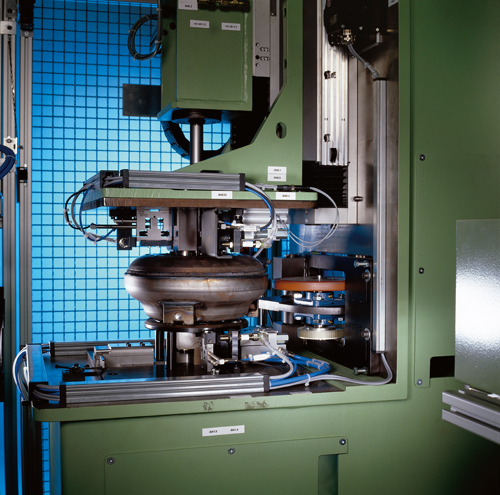

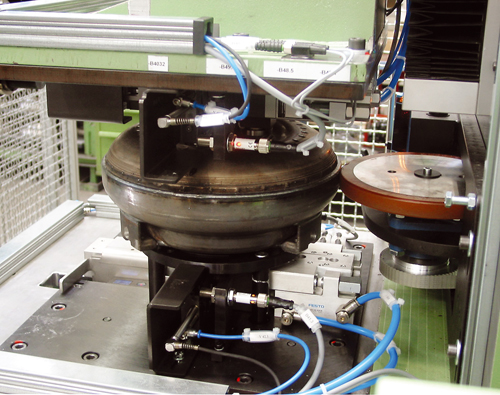

Conversores de torque      •
Discos de freio        •
Peso  [kg]  até 100 kg  até 50 kg  até 50 kg
Diâmetro máximo  [mm]  600  400  400
Altura máxima  [mm]  200  300  300
Máquina
Largura A  [mm]  2100  2100  2100
Profundidade B  [mm]  3300  3300  3300
Altura C  [mm]  2600  2600  2600
Run-out radial     •  •  •
Run-out axial    •  •  •
Determinação do diâmetro    •  •  •
Ondulação        •
Concentricidade        •
Circularidade      •
Análise FFT        •
Coeficiente de temperatura        •
Folga axial (folga do mancal)      •

Máquina básica  Referência nr.  R1000100.01  R1000200.01  R1000300.01
