Máquinas de balancear estáticas ESA, ESF - Schenck Brasil

  • Nenhuma influência mecânica no rotor durante a medição
  • Determinação do desbalanceamento e peso do rotor
  • Dispositivos simples e de baixo custo
  • Sem necessidade de acionamento ou dispositivo de proteção
  • Tempos curtos de medição
  • Unidade de medição tipo CAB 945, baseada em PC com monitor
  • Disponíveis em duas versões:

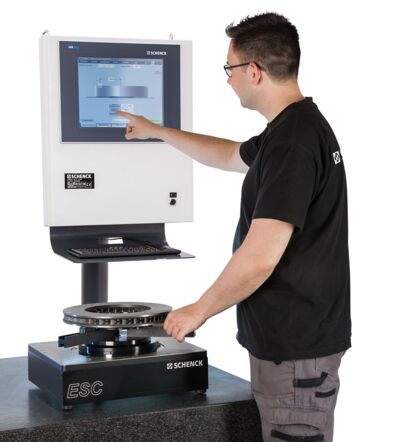

    • Versão de bancada

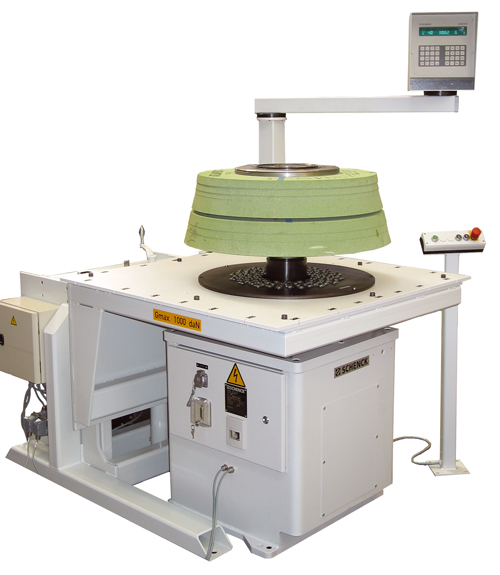

    • Versão montada sobre base para rotores de maiores dimensões

Características especiais

Exibição direta ao atingir os limites de tolerância, alerta ao operador durante o processo de calibração, memória dos dados de calibração para troca rápida do tipo de peça, bastando apenas pressionar um botão.

Programa para compensação dos erros do dispositivo, programa de teste para exibição de erros do sistema, controle de processo através de computador central (opcional), base de dados integral de produtos.

Desenho

Range de aplicação

Utilizada para a medição do desbalanceamento estático de rotores em forma de disco, tais como rebolos, hélices e ventiladores.

Correção do desbalanceamento através da adição de material diretamente sobre a máquina ou através da remoção de material em uma estação de correção separada.

Pode ser utilizada em diversas tarefas de balanceamento, tais como na produção que envolva correção do desbalanceamento, inspeção de materiais, rebalanceamento e pesagem de peças.

Dados técnicos
Dados técnicos    ESA  ESB  ESC  ESD  ESE  ESF
Carga máxima  [kg]  < 1  1 - 3  3 - 6  6 - 20  20 - 60  60 - 200
Diâmetro 1)  [mm]  250  250  500  1000  1000  1500
Máximo desbalanceamento mensurável  [kgmm]  7  10  14  25  100  330
Incerteza de medição 2)  [gmm]  0,5  3  5  15  40  80
Tempo de medição  [s]  2 ... 5  2 ... 5  2 ... 5  2 ... 5  2 ... 5  2 ... 5
Tensão de alimentação    230 V, 60 Hz  230 V, 60 Hz  230 V, 60 Hz  230 V, 60 Hz  230 V, 60 Hz  230 V, 60 Hz
Largura A 3)  [mm]  480  480  480  480  480  480
Profundidade B 3)  [mm]  390  390  390  390  390  390
Altura C 3)  [mm]  120  120  120  120  120  120
Rotores típicos
Rebolos    •  •  •  •  •  •
Cubos de rodas, discos e tambores de freio      •  •  •
Componentes de embreagens, volantes    •  •  •  •
Ventiladores    •  •  •  •  •
Rotores de picadores    •  •  •
Rodas de trens              •
Pneus de veículos          •  •
Rodas montadas          •  •  •
Hélices          •  •  •

Máquina básica  Código para compra  R0050100.02  R0050200.02  R0050300.02  R0050400.02  R0050500.02  R0050600.02

1) Maiores diâmetros são possíveis, porém podem necessitar de mesa elevatória
2) Conforme DIN 1319, excluindo erros de dispositivo
3) Dados apenas ilustrativos, dependentes do respectivo equipamento
