Sistemas de balanceamento e diagnóstico para sistemas completos de refrigeração EEJH - Schenck Brasil

  • Medição de performance
  • Análise do sinal da corrente do motor
  • Diagnóstico vibro-acústico (VAD)
  • Medição automática do desbalanceamento
  • Correção automática do desbalanceamento
  • Seqüência automática de teste

Procedimentos de teste possíveis

  • Análise de sinal da corrente do motor e faixa de freqüência para a identificação de erros de comutação
  • Procedimento VAD (diagnóstico vibro-acústico) para verificação do ruído objetivo através da análise ruídos gerados pela estrutura em função do tempo e faixa de freqüência
  • Medição da corrente, velocidade e sentido de rotação
  • Determinação do desbalanceamento estático e dinâmico com correção automática

Caracterísicas especiais

  • Verificação de ruído através de canais simples ou múltiplos com detecção do desbalanceamento integrada e verificação de ruído gerados na estrutura (opcional)
  • Poderoso PC industrial para controle da seqüência de testes
  • Software para medição dos parâmetros de performance, procedimento VAD e medição do desbalanceamento estático; ampla memória de tipos de rotor, programa de diagnóstico, estatística, controle de processo e interfaces externas
  • Controle de motores sem escova

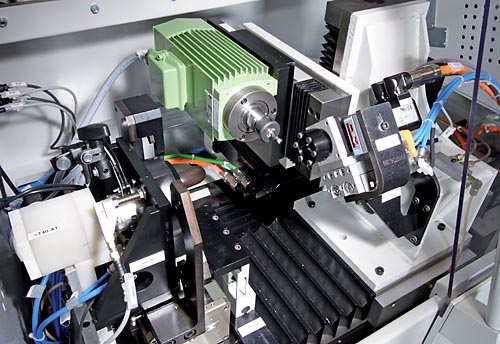

  • Métodos de correção como picote, furação, revestimento ou fresagem
Desenho

Range de aplicação

Testes de performance e ruído na produção para sistemas completos de refrigeração.

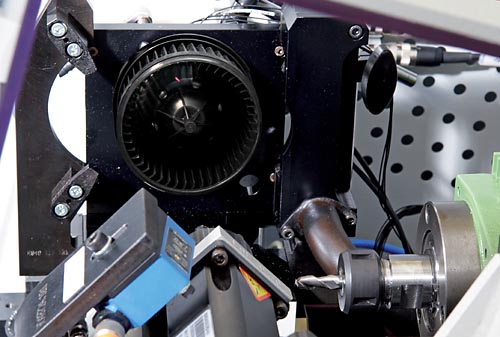

Medição do desbalanceamento dinâmico e estático no plano do ventilador para a correção otimizada do desbalanceamento.

Projeto

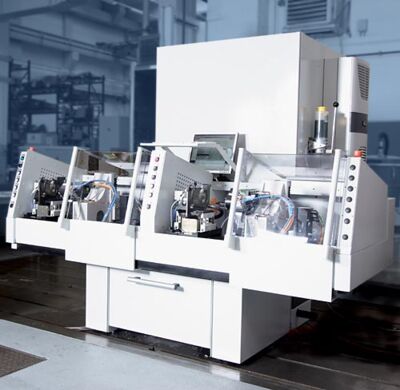

  • Base da máquina com medição do desbalanceamento e equipamento de teste
  • Cobertura proteção com portas largas para alimentação
  • Armário de comando e medição integrado com computador de testes e unidade de alimentação da peça
  • Máquina de medição de alimentação manual, seqüência de testes automática e correção automática do desbalanceamento.
Dados técnicos
Dados técnicos  EEJH
Dispositivo de medição  PC com processamento de sinais
Tipos de peças  Ventiladores completos
  com motores montados
Método de teste  VAD, análise de sinal,
  desbalanceamento
Correção do desbalanceamento  Automática atavés
  de fresagem ou outros
  métodos
Tempo de ciclo  aprox. 30 s,
  dependendo do tipo de peça,
  por estação
Máquina
Largura A 2)  1850
Profundidade B 2)  1850
Altura C 2)  2040

2) Dados ilustrativos, dependentes do respectivo equipamento
