Coberturas de proteção para máquinas de balancear, conforme ISO 21940-23 Classes de proteção B e C - Schenck Brasil

  • Projeto modular de fácil instalação
  • Proteção efetiva, com fabricação conforme requisitos CE (comunidade européia)
  • Adaptáveis a todos os tamanhos de máquinas, mesmo às máquinas de balancear mais antigas
Classe B

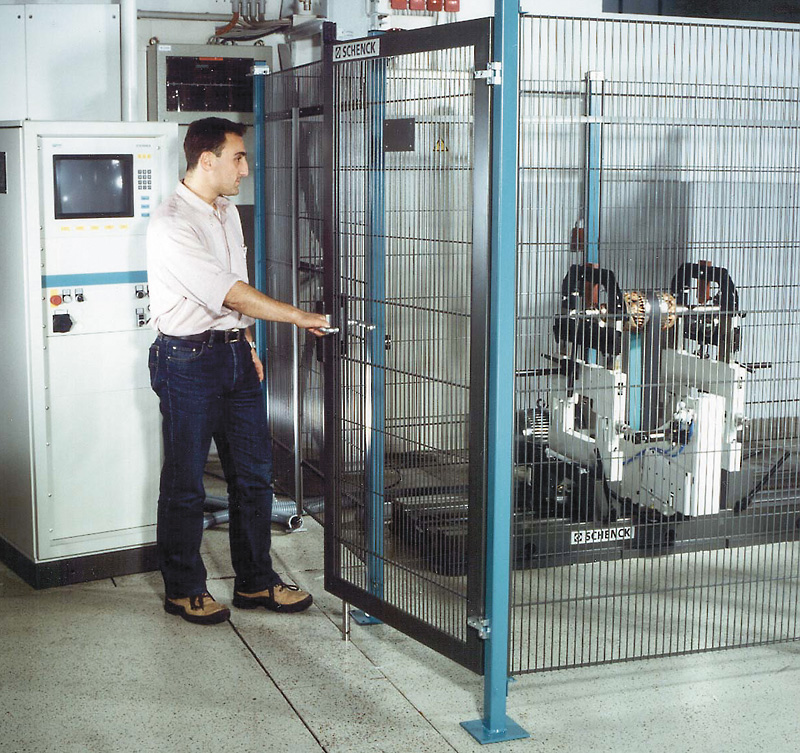

Uma cobertura de proteção classe B quando houver riscos no contato com ou rotor ou acionamento durante a operação. ventiladores, rotores com pás e ferramentas estão nesta categoria e requerem proteção contra contato, como p.ex. grades de proteção ao redor da máquina. A abertura desta deve ser inibida enquanto o rotor estiver em movimento (inter-travamento).

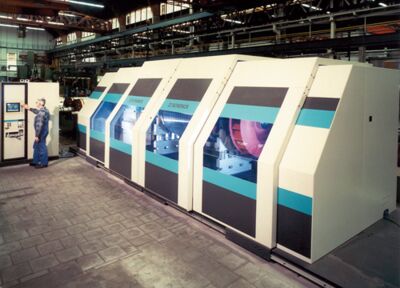

Classe C
Caso você não possa garantir que partes/peças do rotor venham a se soltar ou quebrar durante a medição, então uma cobertura de proteção classe C é necessária. O potencial de penetração destes fragmentos deve ser calculado, levando em conta seu formato, tamanho, dureza e velocidade tangencial. A cobertura de proteção ideal deve ser capaz de absorver o impacto destas peças com segurança.

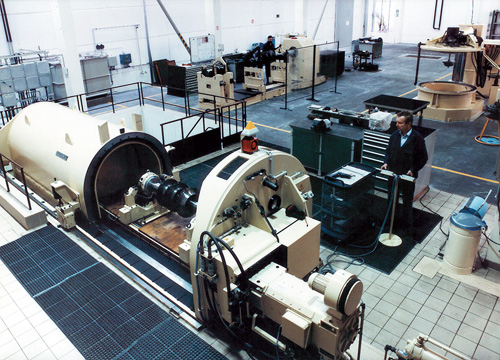

Classe D
O mais alto nível de classe de proteção é necessário nos casos onde o rotor pode explodir durante a operação de balanceamento.
Desenho
Um fator determinante na seleção de uma cobertura de proteção é o perigo que o rotor apresenta quando estiver sendo balanceado. Em relação a estes perigos, precisamos levar em consideração a rotação de balanceamento, método de correção e o pior caso de penetração de partes que possam se quebrar/soltar durante a operação.
A proteção adequada deverá então ser analisada caso-a-caso, de forma a confirmarmos se ela é realmente a mais adequada aos requisitos em questão.
Conforme as diferentes necessidades de segurança, as coberturas de proteção para máquinas de balancear são classificadas conforme a ISO 7475 em cinco diferentes classes (0, A, B, C e D).

Classe 0
Você está balanceando rotores de superfície circular que podem ser frenados com a mão sem qualquer perigo? então o potencial do rotor é tão baixo que a máquina pode ser operada sem qualquer proteção extra.

Classe A
Quando o rotor não apresenta perigo, porém pequenas peças tais como cavacos ou massinhas de correção possam se soltar, uma proteção conforme classe A é necessária (p. ex., uma tampa de proteção em frente a máquina).
Dados técnicos
Coberturas de proteção, classe B    Comprimento da base  Largura A  Profundidade B  Altura C  Tipo  Referência nr.
Máquina HM ...  Máquina HS ...  [mm]  [mm]  [mm]  [mm]
2B, 20B  750  1650  2250  2000  B1  R0810100.01
2B, 20B, 3B, 30B  30  1500  2250  2250  2000  B2  R0810200.01
2B, 20B  2250  3150  2250  2000  B3  R0810300.01
4B, 40B  40  2000  3150  2700  2000  B4  R0810400.01
5B  2500  3750  2700  2000  B5  R0810500.01
50B  2500  3750  3600  2000  B6  R0810600.01
6B  3000  4200  3600  2000  B7  R0810700.01
60B  4500  5700  3600  2000  B8  R0810800.01
3U, 30U  2500  3150  2250  2000  B10  R0811000.01
4U, 40U, 5U  3000  4200  2700  2000  B11  R0801100.01
50U  3000  4200  3150  2000  B12  R0801200.01
6U  4500  5250  3600  2000  B13  R0801300.01
60U  6000  6750  3600  2000  B14  R0801400.01
Opcionais
Módulo de expansão 600    +600  600  2000  B15  R0800101.01
Módulo de expansão 1050    +1050  1050  2000  B16  R0800102.01
Módulo de expansão 1500    +1500  1500  2000  B17  R0800102.01

Coberturas de proteção, classe C 600/320    Comprimento da base  Largura A  Profundidade B  Altura C  Tipo  Referência nr.
Máquina HM ...  Máquina HS ...  [mm]  [mm]  [mm]  [mm]
3B - 40U  30 - 40  1500  3552  2380  2230  H1-1  R0810100.01
    2000  3542  2380  2230  H1-2  R0810200.01
    2500  4527  2380  2230  H1-3  R0810300.01
    3000  5050  2380  2230  H1-4  R0810400.01
    3500  6050  2380  2230  H1-5  R0810500.01
    4000  6040  2380  2230  H1-6  R0810600.01
    4500  7025  2380  2230  H1-7  R0810700.01
    5000  7540  2380  2230  H1-8  R0810800.01
    5500  8525  2380  2230  H1-9  R0810900.01
    6000  9040  2380  2230  H1-10  R0811000.01
5B - 60U  2500  4527  2600  2650  H2-3  R0811100.01
    3000  5050  2600  2650  H2-4  R0811200.01
    3500  6050  2600  2650  H2-5  R0811300.01
    4000  6040  2600  2650  H2-6  R0811400.01
    4500  7025  2600  2650  H2-7  R0811500.01
    5000  7540  2600  2650  H2-8  R0811600.01
    5500  8525  2600  2650  H2-9  R0811700.01
    6000  9040  2600  2650  H2-10  R0811800.01

Proteções para outros tipos de máquina, classes de proteção e aplicações especiais sob consulta
