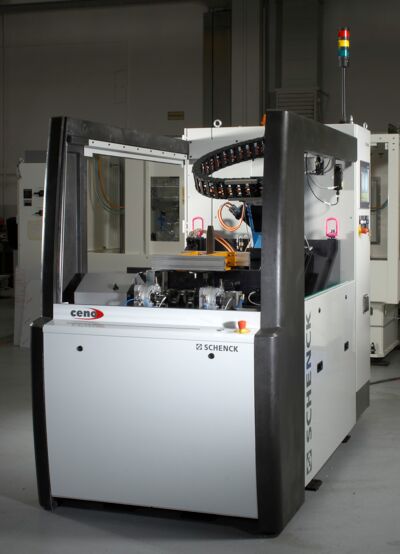

Máquina de balancear virabrequins pequenos e médios Ceno - Schenck Brasil

  • Balanceamento de alta precisão em virabrequins pequenos e médios
  • Sistema de transferência circular integrado para movimentação interna dos virabrequins
  • Moderna, com consumo reduzido de energia
  • Compacta, devido a construção monobloco
  • Máquina equipada com olhais para rápida instalação e comissionamento
  • Projetada para ciclos automáticos
  • Rápida preparação para novos tipos de peças
  • Conceito operacional ergonômico

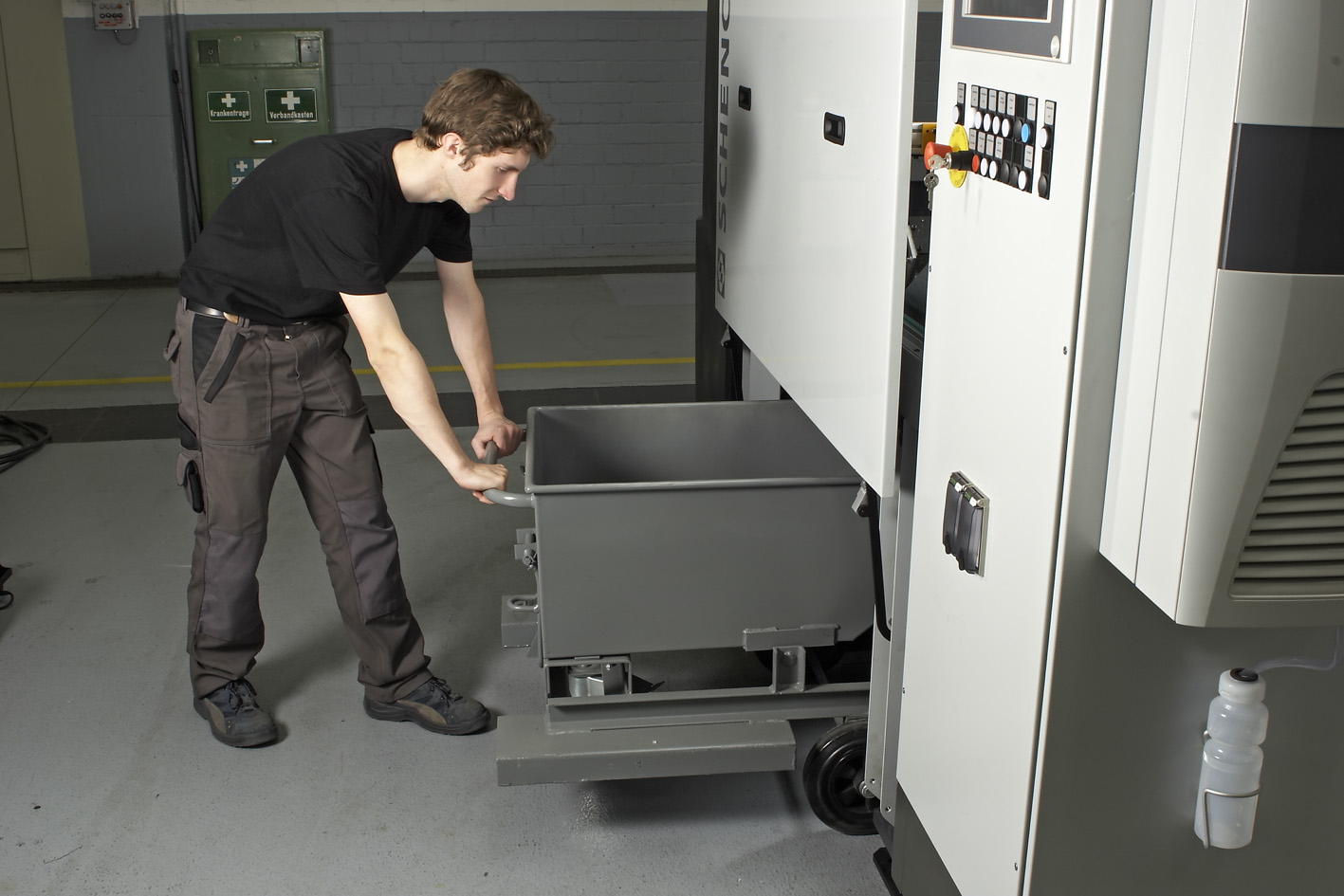

Um compartimento integrado de fácil acesso para depósito dos cavacos encontra-se na base da máquina sob a estação de travamento, que absorve os cavacos durante a correção. Opcionalmente a máquina pode ainda contar com um detector de nível deste compartimento.

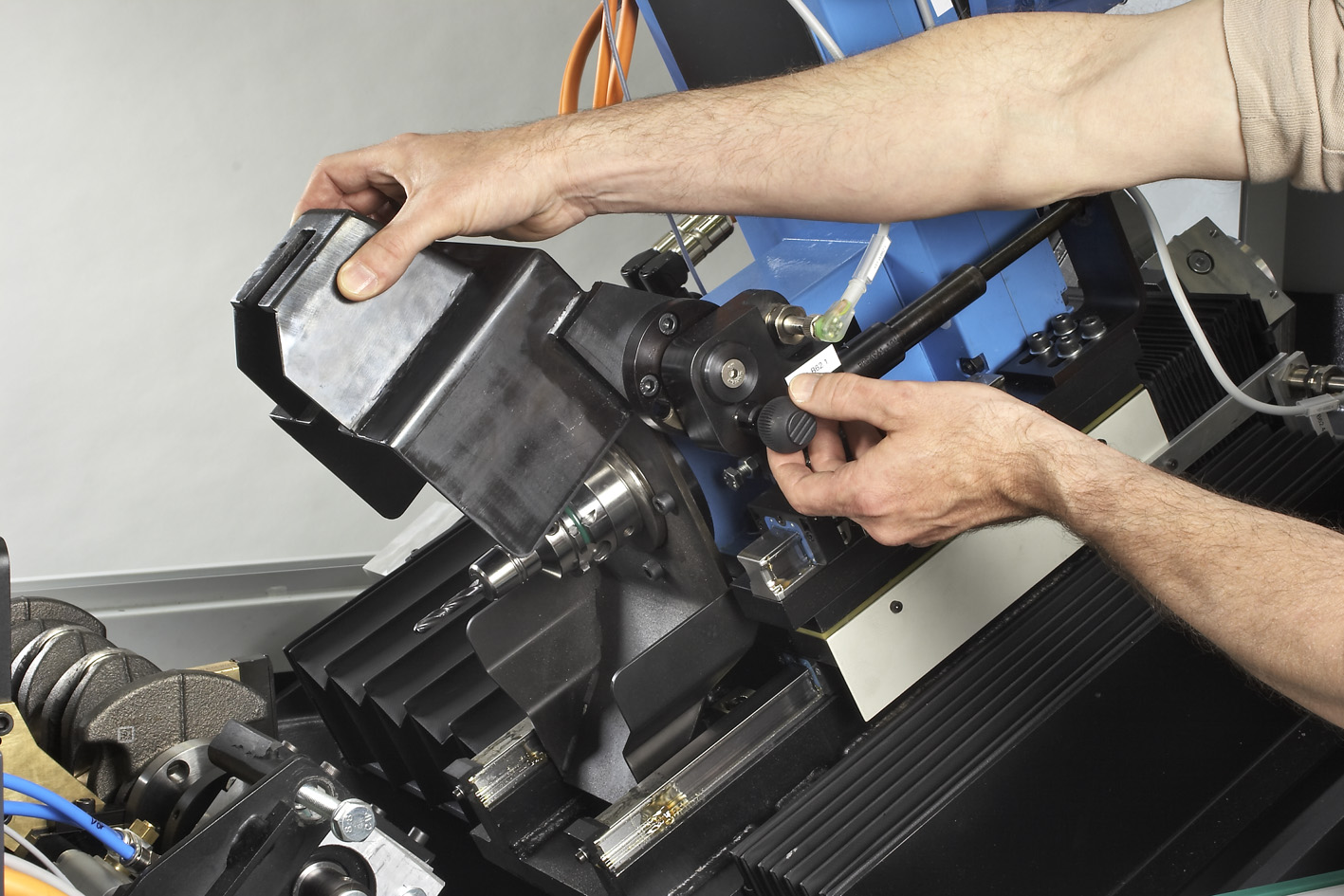

Utilização opcional do acionamento. Simples, de rápida substituição do motor individual.


Segurança

A CENO atende todos os padrões atuais de saúde e segurança das normas e diretivas da comunidade européia (CE) e possui o símbolo CE. Seu projeto elétrico atende a norma DIN EN 60204 (VDE0113).


Consumo eficiente

A CENO foi projetada para apresentar os mais baixos consumes de energia., minimizando ao máximo a movimentação de massa em seu processo. Com isso, utilizamos motores menores que consomem até 25% menos energia se comparado com soluções similares.

Através da utilização de quantidade mínima de lubrificação (MQL), torna-se possível dispensar todo o sistema de refrigeração de óleo: sem bombas, refrigeração, filtros, sem impactos ao meio ambiente.  As peças podem ser processadas posteriormente sem necessidade de limpeza, sendo que os cavacos gerados podem seguir para reciclagem sem qualquer necessidade de tratamento posterior.
Um conceito inteligente de disposição é a coleta direta dos cavacos, o que reduz a necessidade de uma esteira porta cavacos e toda a energia consumida por este sistema.


Desenho
Área de aplicação

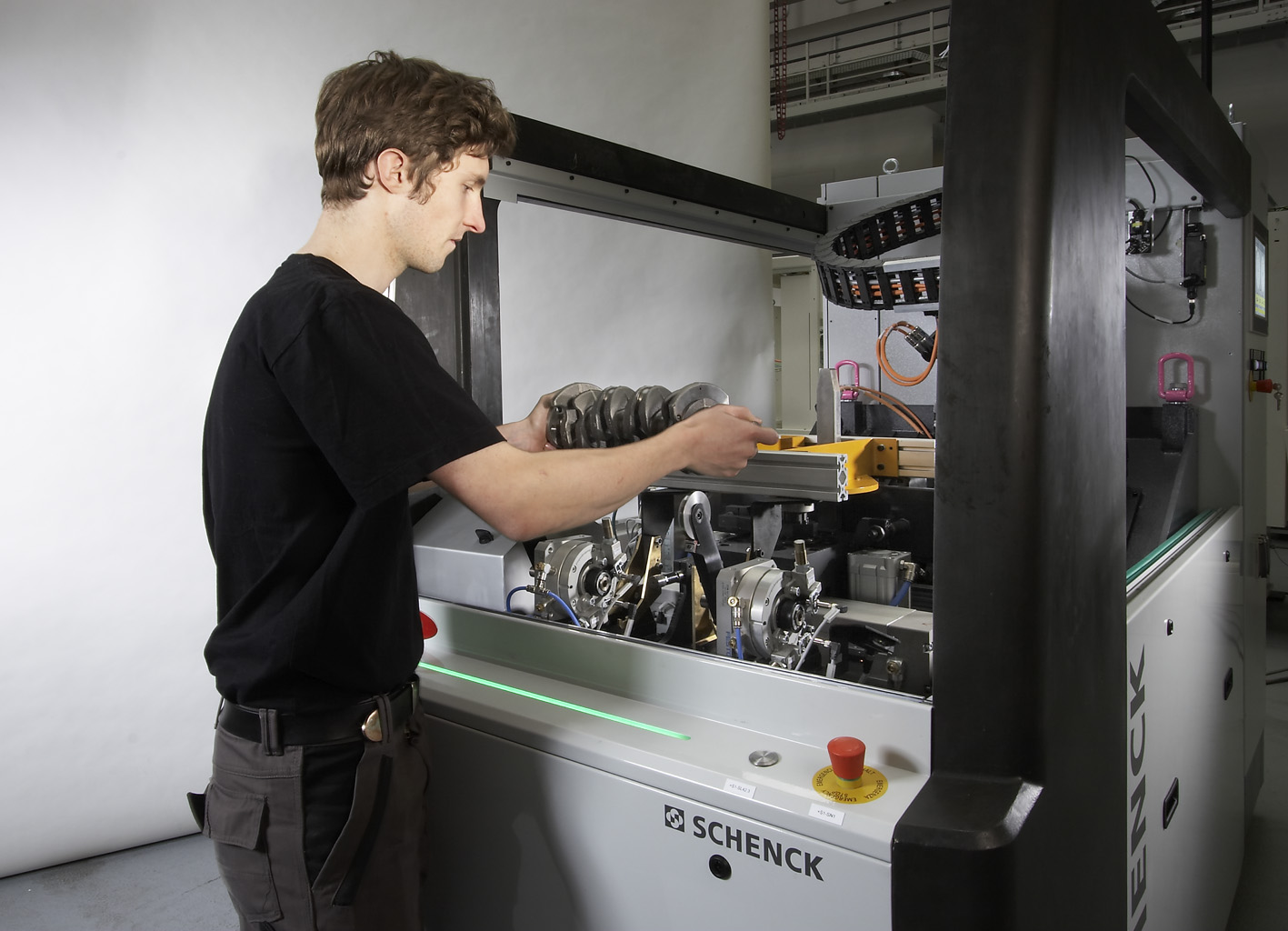

A CENO é uma máquina de balancear automática para virabrequins de até 20kg. Através de interfaces padronizadas, ela pode ser facilmente integrada aos dispositivos de carga e descarga existentes – mesmo como uma reforma. Para um número não muito grande de peças, a concepção geral da CENO permite que a carga e descarga sejam manuais sem quaisquer restrições.

A máquina é equipada com uma unidade de balanceamento de alta precisão com acionamento por eixo cardã, o que permite que virabrequins assimétricos sejam balanceados sem os anéis de compensação. A correção do desbalanceamento é realizada através de furação polar otimizada nos contra mancais. Graças à utilização de quantidade mínima de lubrificação (MQL), nenhum líquido refrigerante é necessário e, dessa maneira, as peças podem ser posterior mente processadas sem necessidade de limpeza.
Para a medição do desbalanceamento e cálculo da correção, a CENO é equipada com nossa unidade de medição de última geração CAB950, a qual conta com todas as funções importantes para produção, desde o cálculo otimizado de correção, passando pelo controle preciso desta até os relatórios estatísticos de processo. Sua operação é simples e lógica, além da comodidade gerada por seu painel touch-screen.

Layout mecânico

Seu projeto é compacto, sendo que todos seus elementos encontram-se montados em uma única plataforma. Isso faz com que o espaço necessário para ela seja reduzido em 50% a 60% se comparado com soluções convencionais. Ela também permite uma rápida colocação em funcionamento. Após posicioná-la e alinhá-la, tudo o que falta é interligá-la a rede de energia e de ar comprimido.

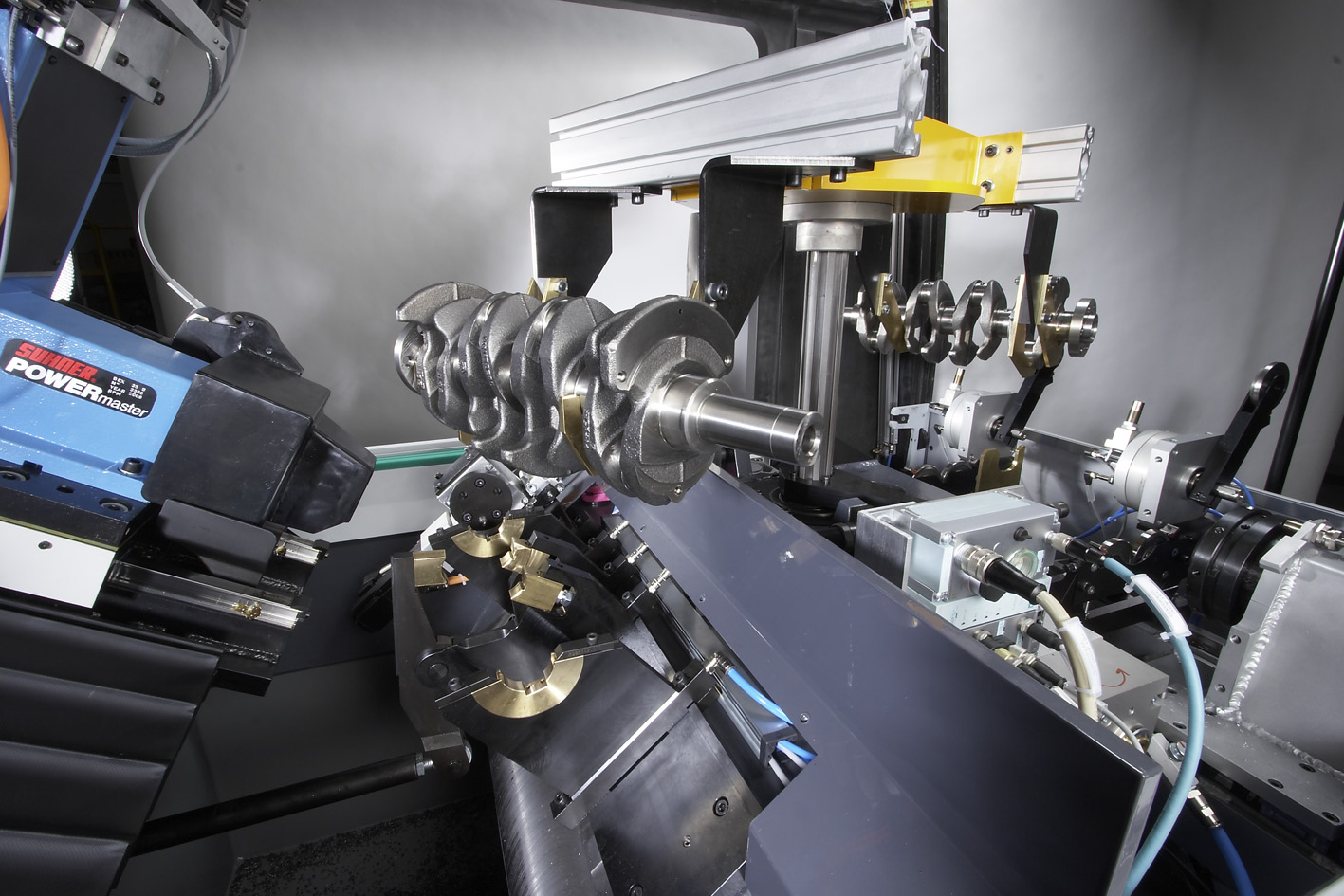

A CENO é composta de uma estação de medição, uma estação de correção com unidade de furação, um sistema de transferência circular para movimentação interna das peças e uma armário elétrico, onde se encontram os elementos elétricos, eletrônicos e pneumáticos. O atendimento as requisitos de segurança CE asseguram um fácil acesso a todos os componentes da máquina.

Dados técnicos
Dados técnicos

Dimensões do rotor
Peso do virabrequim  [kg]  20
Comprimento total  [mm]  500
Distância entre o centro do eixo ao final do acion.  [mm]  100 a 240
Distância máxima do espaçamento dos munhões  [mm]  ( 120 ) 170 a 500
Espaçamento entre planos de correção  [mm]  400
Diâmetro do munhão principal  [mm]  40 ... 70
Diâmetro de rotação  [mm]  máx. 180
Diâmetro do furo de correção   [mm]  VHM até 12 mm, HSS até 16 mm

Máquina
Largura  [mm]
Profundidade  [mm]
Altura  [mm]

Alimentação    400-440V / trifásica / 50-60 Hz
Rotação de balanceamento (ajustável)  [rpm]  450
Incerteza de medição  [gmm]  10 a 25 2)
Tipo de acionamento    Acionamento por eixo cardã
Pintura    RAL 7035 (cinza claro), RAL 7024 (cinza grafite)

Unidades de medição
    CAB 950 com touch-screen
Opcionais
    Cobertura de proteção conforme ISO 7475 classe C (proteção contra projeção de peças)
    Proteção de contato para alimentação automática
    Exibição da quantidade (nível) do acumulador de cavacos
    Eixos padrão com massas de teste



2) Dependente do tipo de virabrequim, calculado a partir de um eixo padrão, avaliação conforme DIN1319 parte 3, com 95% da distribuição de probabilidade, estatisticamente bi-dimensional
