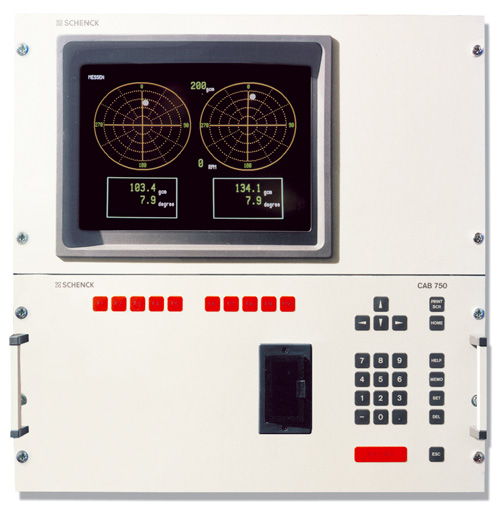

O CAB 750 é o instrumento adequado para a produção seriada. Graças a sua tecnologia múltipla de processamento e controle, ele é muito mais que apenas uma unidade de medição: avaliação da medição, cálculo e controle da correção, diagnósticos de falha e transferência de dados são processados simultaneamente. O instrumento é um sistema de controle e medição multi-funcional. Ele garante os menores tempos de ciclo, converte o desbalanceamento em uma correção efetiva e troca sinais com os equipamentos periféricos.
A tecnologia digital e seu eficiente conceito operacional diminuem ao máximo o tempo improdutivo da máquina de balancear. A memória de dados para os dados de tipo conhecidos e parâmetros de medição e correção importantes permitem o ajuste da máquina com o aperto de um botão ou automaticamente através de um comando externo.
Ferramentas de diagnóstico isolam interferências e despesas após a preparação para um novo tipo de peça.
Com o CAB 750 você também pode alternar entre os tipos de correção após a medição - precisamente até o ultimo dígito (seja em forma polar ou em componentes, em unidades métricas ou imperiais, como valores digitais, exibição vectométrica ou gráfica).
O cálculo de correção otimizada é executado de forma automática e sem erros, não importando se é realizado para furação, fresagem, soldagem, esmerilhamento, classificação de pesos, em componentes ou polar, em um ou múltiplos planos, em múltiplos passos ou em sistemas fixos ou variáveis. É possível controlar até 12 eixos digitais para o posicionamento de sua peça e ferramentas, seja na operação ou durante a preparação.
Além disso, nunca é demais dizer que este instrumento conta ainda com controle estatístico de processo.

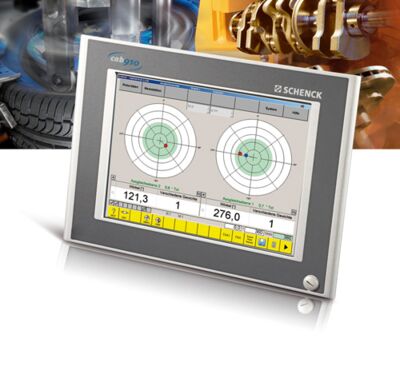

O CAB 950 é a combinação de precisa tecnologia de medição com a mais avançada tecnologia de controle, projeto robusto e facilidade de operação. Tudo isso integrado em um único sistema com uma filosofia operacional consistente, interface de operação uniforme e amplas possibilidades de comunicação.
Ele contém toda a funcionabilidade de seus predecessores CAB 850 e CAB 750. Significantes avanços foram realizados em relação à integração à produção, ergonomia de operação e diagnóstico remoto. O sistema integrado de CLPs Siemens permite que, p. ex., controle o equipamento de carga e descarga de peças na máquina. Graças aos recursos de rede do PC industrial com MS Windows XP e o sistema de balanceamento assistido por computador da Schenck (CAB), você pode acessar os dados de controle estatístico do processo do conforto de sua sala. E caso, mesmo com todas as rotinas de auto-teste, verificações de funcionamento e sistema de ajuda integrado, você venha a precisar do auxílio da Schenck, você pode rapidamente encontrar uma solução utilizando nosso sistema integrado de diagnóstico remoto: nosso teleservice.
Existem versões padrão do CAB 950 para:

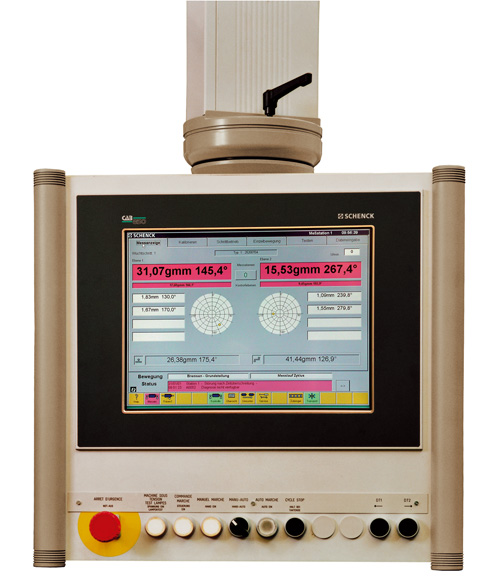

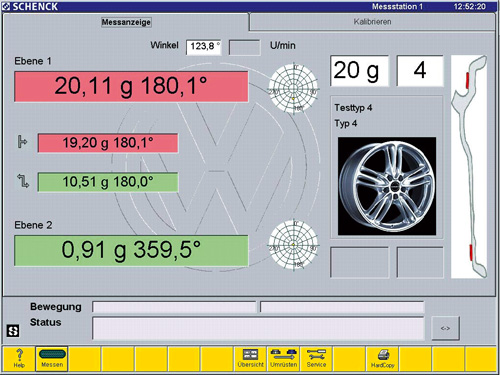

O sistema micro-processado tipo CAB 850, que combina todos os recursos do CAB 750 com as mais amplas possibilidades oferecidas pela tecnologia da informática, define um novo parâmetro ao falarmos de produtividade, qualidade e flexibilidade. Ele conta não somente com as funções relativas a medição dos valores, cálculo da correção e controle, mas também é caracterizado por seu sistema de operação confiável e interface touch-screen, a qual, nas raras ocasiões onde uma intervenção manual é necessária, guia o usuário através de menus de fácil interpretação.
Equipado com uma estrutura modular de software e um poderoso hardware com inúmeras possibilidades de interfaceamento, o CAB 850 oferece uma quantidade significativamente maior de opções de memória e comunicação.
| Dados técnicos | CAB 750 | CAB 850 | CAB 950 | |
| Princípio de medição digital | • | • | • | |
| Otimização do tempo de amostragem | • | • | • | |
| Capacidade de trabalho em múltiplas estações | • | • | • | |
| Calibração empírica | • | • | • | |
| Cálculo de correção | • | • | • | |
| Controle automático de correção | • | • | • | |
| Tela digital | • | |||
| Tela colorida em alta resolução | • | • | ||
| Teclado multi-funcional | • | |||
| Touch-screen | • | • | ||
| Mídia em separado para o armazenamento de dados | • | • | • | |
| Interface centronics (impressoras) | • | • | ||
| Interface (RS 232; V24) | • | • | • | |
| Interface serial (COM) | • | • | ||
| Interface serial, Ethernet | • | • | ||
| Interface de controle, padrão | • | • | • | |
| Interface de controle, Profi-/Inter-Bus | • | • | • | |
| Interface para exibição de duas unidades | • | • | ||
| Interface para teclado externo | • | • | ||
| Entradas para gerador de referência | 1 | 1 | 1 | |
| Entradas para captadores de vibração | 2 | 2 | 1 - 4 | |
| Unidade de medição | ||||
| Resolução da tela | 640 x 400 | 1024 x 768 | 1024 x 768 | |
| Incerteza de medição | [gmm] | dependente da máquina de balancear | dependente da máquina de balancear | dependente da máquina de balancear |
| Faixa de rotações de medição | [rpm] | 150 - 10.000 | 150 - 10.000 | 150 - 40.000 |
| Unbalance measuring range | 1 : 1.000.000 | 1 : 1.000.000 | 1 : 1.000.000 | |
| Tempo de medição, aprox. | [s] | 1,5 - 6 | 1,5 - 6 | 1,5 - 6 |
| Capacidade de armazenamento de arquivos de rotores | 100 | 10.000 | 2) | 2) |
| Dimensões (rack de 19ââ) | [HE] | 11 | 16 | 16 |
| Peso aproximado | [kg] | 40 | 45 | 45 |
| Alimentação 1) | [V] | 115 / 230 | 115 / 230 | 115 / 230 |
| Consumo | [VA] | 250 | 300 | 300 |
| Referência nr. | R0760400.01 | R0760600.01 | ||
| Para estas unidades de medição, apenas parte das múltiplas opções de software e opcionais estão descritas aqui. Para encontrar a solução mais adequada a sua necessidade, entre em contato com nosso pessoal técnico. | ||||
| 1) + 6% / -10%, 50/60 Hz | ||||
| 2) Capacidade de armazenamento ilimitado com mídia externa | ||||
