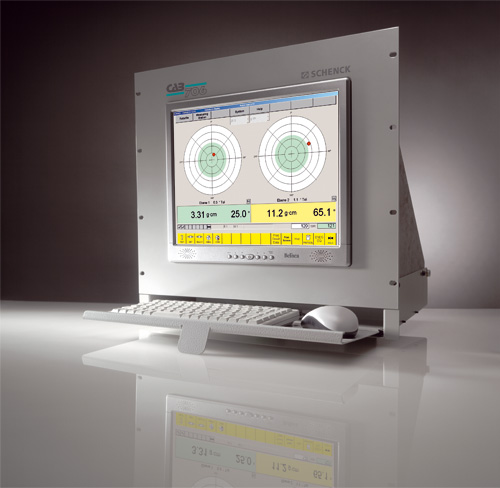

O CAB 706 apresenta um pacote completo para a modernização do sistema de medição de sua máquina de balancear vertical ou horizontal existente. Se sua máquina se encontra em bom estado, uma alternativa eficiente e econômica é modernizá-la com o “estado da arte’” em tecnologia de medição e controles operacionais atuais.
Seu projeto compacto torna o CAB706 fácil e rápido de instalar e comissionar – basta colocá-lo no armário de comando existente, conectar os captadores de vibração e ligar a máquina. Esta “conversão”, na maioria dos casos, é realizada em pouquíssimo tempo.
Amplificadores de sinais opcionais podem ser utilizados para o upgrade de máquinas de outros fabricantes, equipando-as com o padrão de tecnologia de medição atual das máquinas de balancear Schenck.

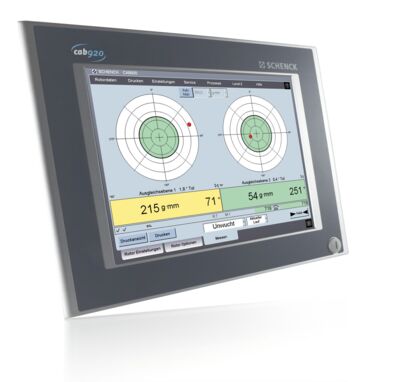

O novo CAB 920 é o último desenvolvimento dos lendários sistemas de medição de balanceamento assistidos por computador (CAB) da Schenck. Ao combinar as mais poderosas características de instrumentação disponíveis a um insuperável nível de simplicidade, o CAB 920 cria um novo padrão de balanceamento para qualquer aplicação. Você irá facilmente otimizar os seus resultados de balanceamento, seja a sua uma tarefa simples ou mesmo os mais complexos procedimentos de balanceamento. Evite falhas, acelere seu processo e aumente a qualidade de seu balanceamento – tudo isso é possível com o CAB 920. Facilidade de operação é a chave para uma maior segurança
Modernize o velho pelo novo - o CAB 920 é a opção ideal para modernizar antigas máquinas de balancear horizontais e verticais – mesmo aquelas fabricadas por outros. Assim, você pode fazer um upgrade de sua máquina com a última palavra em tecnologia de medição. [Catálogo em PDF]
O balanceamento em pesquisa e desenvolvimento, manutenção, de uma única peça ou mesmo de um pequeno volume de peças apresenta uma série de desafios à tecnologia de medição.
O objetivo é um rotor perfeitamente balanceado e, para isso, oferecemos a unidade de medição micro-processada ideal à sua necessidade, constituídas de uma filosofia operacional uniforme, precisão no processamento de valores medidos, que exibe com clareza o tamanho e local do desbalanceamento. Graças a sua calibração permanente, apenas com a inserção de poucos dados geométricos, sua unidade de medição já estará pronta para um novo tipo de rotor.
Funções como retenção dos valores medidos, posicionamento angular e instruções de correção auxiliarão o operador a realizar um balanceamento seguro e rápido.
| Dados técnicos | CAB 700 | CAB 706 | CAB 920 | |
| Princípio de medição digital | • | • | • | |
| Medição do desbalanceamento em aplicações laboratoriais | • | • | • | |
| Calibração permanente | • | • | • | |
| Calibração empírica | (•) | (•) | (•) | |
| Cálculo de correção | (•) | (•) | (•) | |
| Tela colorida em LCD | • | |||
| Tela colorida em alta resolução | • | • | ||
| Teclado multi-funcional | • | |||
| Mídia em separado para o armazenamento de dados | • | |||
| Interface para impressora | (•) | • | • | |
| Interface serial (COM) | • | • | ||
| Interface serial (USB) | • | • | ||
| Interface serial, Ethernet | • | |||
| Interface de contole, padrão | • | • | ||
| Interface para exibição de duas unidades | • | |||
| Interface para teclado externo | • | • | ||
| Entradas para gerador de referência | 2 | 2 | 2 | |
| Entradas para captadores de vibração | 2 | 2 | 2 - (4) | |
| Unidade de medição | ||||
| Resolução da tela | 320 x 240 | |||
| Incerteza de medição | [gmm] | dependente da máquina de balancear | dependente da máquina de balancear | dependente da máquina de balancear |
| Faixa de rotações de medição | [rpm] | 120 - 5.000 | 120 - 5.000 | 100 - 5.000 3) |
| Faixa de medição do desbalanceamento | 1 : 1.000.000 | 1 : 1.000.000 | 1 : 2.000.000 | |
| Tempo de medição, aprox. | [s] | 0,5 - 80 | 0,5 - 80 | 0,5 - 80 |
| Capacidade de armazenamento de arquivos de rotores | 100 | 100 2) | 2) | 2) |
| Dimensões (rack de 19ââ) | [HE] | 3 | 10 | 10 |
| Peso aproximado | [kg] | 5 | 30 | 40 |
| Alimentação 1) | [V] | 85 - 260 | 115 / 230 | 115 / 230 |
| Consumo | [VA] | 30 | 250 | |
| Referência nr. | R0760300.01 | R0760200.01 | ||
| Para estas unidades de medição, apenas parte das múltiplas opções de software e opcionais estão descritas aqui. Para encontrar a solução mais adequada a sua necessidade, entre em contato com nosso pessoal técnico. | ||||
| 1) + 6% / -10%, 50/60 Hz | ||||
| 2) Capacidade de armazenamento ilimitado com mídia externa | ||||
| 3) Mínino 10 e/ou máx. 250.000 rpm (opcional) | ||||
