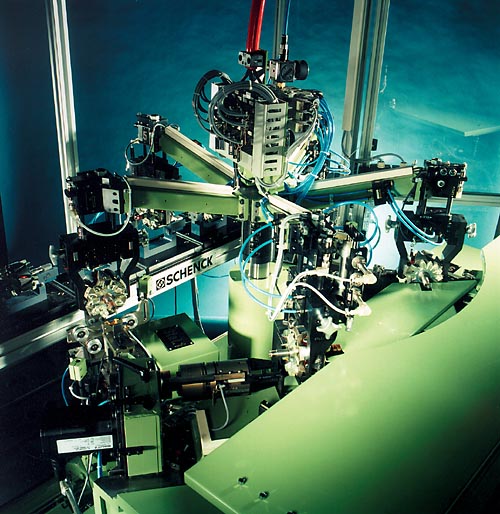

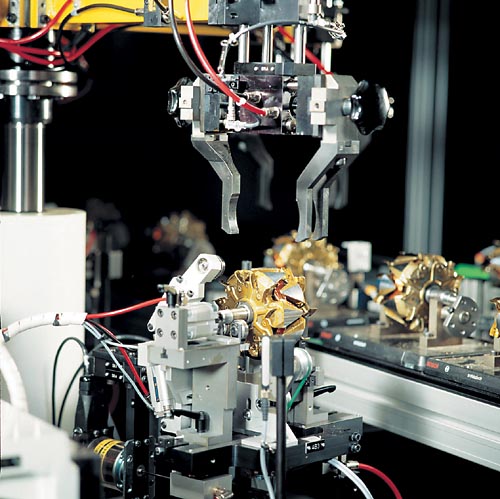

A unidade de transporte rotativa permanece parada sobre a estação. Após início, a garra desce e pega o rotor nas diversas estações, girando em 72° e depositando-os na estação seguinte.
A unidade de transporte vazia retorna a posição inicial e as funções da máquina ocorrem de forma automática, paralelamente em cada estação.
Estação de carga e descarga:
A unidade de transferência retira o rotor do transportador de alimentação e o substitui pelo rotor da estação de controle. Este segundo é então transferido então para o transportador de saída, para o transportador de peças fora de tolerância, ou ainda de volta a máquina para um segundo passo de correção.
Estação de medição:
O rotor é acelerado até a rotação de balanceamento, desacelerado e posicionado na posição angular de correção.
Os valores de desbalanceamento são calculados e armazenados.

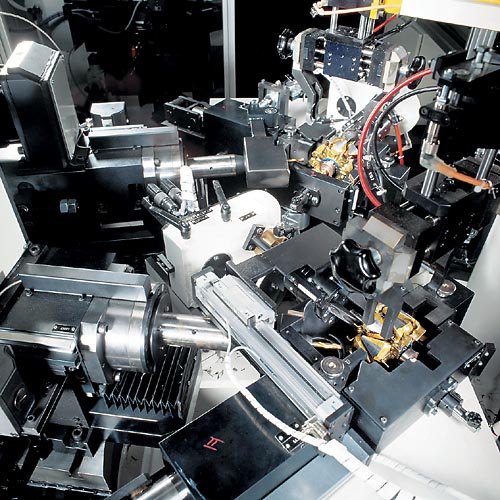

Estação de correção:
O rotor é posicionado e corrigido por furação polar ou em componentes em 1 ou 2 planos.
Estação de controle:
O rotor é acelerado até a rotação de balanceamento e então freado. Os valores de balanceamento são calculados para processamento future e então armazenados. Rotores for a de tolerância após o 2o passo de correção (opcional) que não possam ser trazidos para tolerância são segregados.

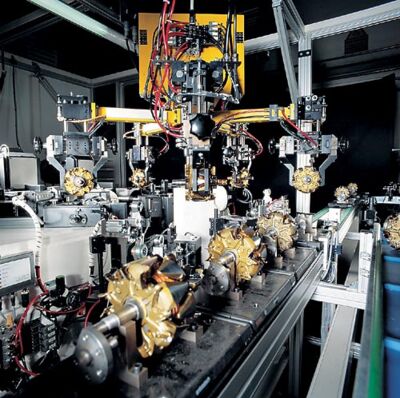

Máquina de cinco estações com seqüência de operações totalmente automática.
Transferência de estação para estação e integração com equipamentos periféricos através de um sistema de transferência rotativo.
As peças podem chegar à máquina através de transportadores ou em pallets.
| Dados técnicos | 541 KBTU | 552 KBTU | |
| Unidade de medição | CAB 850 | CAB 850 | |
| Correção polar, furação inclinada | • | ||
| Correção em componentes, furação inclinada | • | ||
| Rotor | |||
| Peso | [kg] | 0,3 - 5 | 0,3 - 5 |
| Diâmetro | [mm] | 80 - 115 | 80 - 115 |
| Comprimento | [mm] | 50 - 180 | 50 - 180 |
| Máquina | |||
| Largura A 4) | [mm] | 2100 | 2100 |
| Profundidade B 4) | [mm] | 2400 | 2400 |
| Altura C 4) | [mm] | 2200 | 2200 |
| Peso 4) | [kg] | 6000 | 6000 |
| Incerteza de medição 1) | [gmm] | 1 - 2 | 1 - 2 |
| Tolerância atingível 5) | [gmm] | 8 | 8 |
| Tempo de ciclo 2) | [s] | 10 - 12 | 10 - 12 |
| Tempo de troca de tipo 3) | [min] | 15/20 | 15/20 |
| Volume de produção | [St./h] | 300 | 300 |
| Pressão de ar | [kPa] | 450 | 450 |
| Consumo de ar | [m3/h] | 6 | 6 |
| Consumo | [kVA] | 13 | 13 |
| Referência nr. | R0230100.01 | R0230200.01 | |
| Referência nr. | R0230102.01 | R0230102.01 | |
| Braço de segregação de peças NOK + transportador de peças NOK | Referência nr. | R0230103.01 | R0230103.01 |
| Codificação do pallet, mecânica | Referência nr. | R0230104.01 | R0230104.01 |
| Codificação do pallet, eletrônica | Referência nr. | R0230105.01 | R0230105.01 |
| Unidade de troca para outros jogos de garras | Referência nr. | R0230106.01 | R0230106.01 |
| Peças para troca para outros tipos de rotores | Referência nr. | R0230107.01 | R0230107.01 |
| 2) Máximo de 2 furos por plano | |||
| 3) Diâmetros iguais/diferentes | |||
| 4) Dados ilustrativos, dependentes do respectivo equipamento | |||
| 5) Dependente do rotor |
