460 KBTU

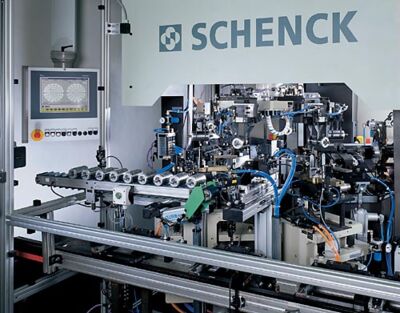

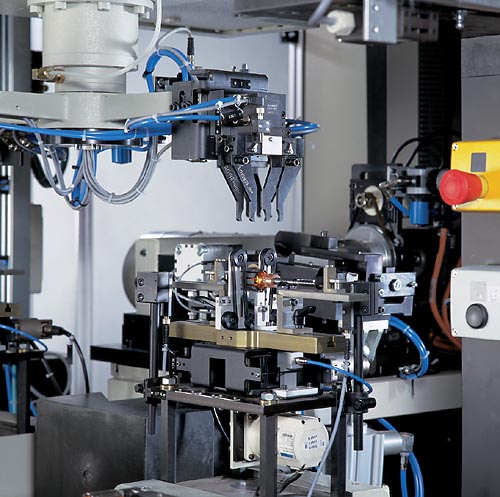

Máquinas transfer para o balanceamento de induzidos elétricos
  • Sistema de transferência rotativo integrado
  • Base da máquina composta por aglomerado mineral com boas características de amortecimento
  • Seqüência automática controlada por Soft CLP
  • Controle numérico do eixo para todos os movimentos
  • Fácil integração a linhas de produção
  • Unidade de medição microprocessada
  • Manual de operação com fotos para conversão da máquina
  • Diagnóstico de falhas com imagens e textos
  • Tele-service (serviço remoto) para o sistema de medição e de controle

Métodos de correção

Fresagem de perfil:
Correção do desbalanceamento polar diretamente no ângulo encontrado, adequada para a maioria das aplicações.

Fresagem polar de ranhuras:
Através do deslocamento axial do fuso de fresagem com fresas duplas, efeito da operação de fresagem é transferido para na direção do desbalanceamento polar.

Fresagem de ranhuras:
Método variável para correção quase-polar ou em componentes. Alta flexibilidade graças a utilização de fresas simples ou múltiplas como também pela  adequação do ângulo das componentes.


Todos os métodos de correção podem ser utilizados tanto para pacotes retos ou inclinados. Adicionalmente a retirada de material por penetração, é possível o aumento de retirada de material, através de deslocamento longitudinal controlado.

Desenho

Range de aplicação

Medição e correção do desbalanceamento de induzidos elétricos de diversos tamanhos. Aplicação em linhas de produção de alto volume.

Correção do desbalanceamento por fresagem no pacote (perfil/ranhura) em um ou dois planos.

Projeto

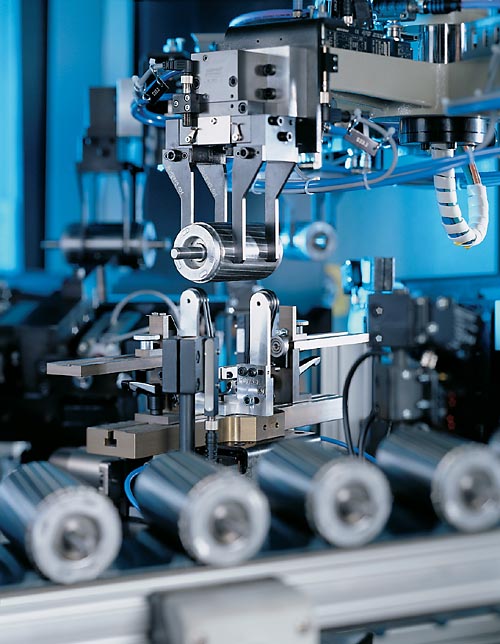

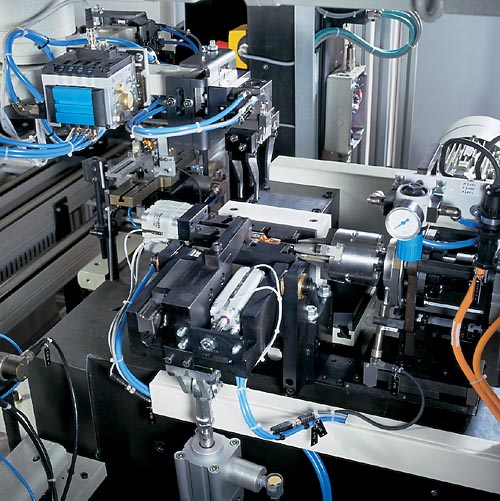

Máquina de seis estações com seqüência operacional automática. A transferência entre estações e a integração com equipamentos periféricos é realizada através de um braço rotativo.
As peças podem chegar à máquina através de transportadores ou em pallets.

Dados técnicos
Dados técnicos    461 KBTU  462 KBTU  463 KBTU
Unidade de medição    CAB 850  CAB 850  CAB 850
Fresagem polar    •
Fresagem de ranhuras em componentes      •
Fresagem polar de ranhuras        •
Induzidos elétricos
Peso  [kg]  0,1 - 2  0,1 - 2  0,1 - 2
Diâmetro  [mm]  24 - 82  24 - 66  24 - 40
Comprimento  [mm]  69 - 250  90 - 250  90 - 190
Altura do pacote  [mm]  12 - 65  30 - 65  30 - 50
Máquina
Largura A 2)  [mm]  1660  1660  1660
Profundidade B 2)  [mm]  2600  2600  2600
Altura C 2)  [mm]  2780  2780  2780
Rotação de balanceamento  [rpm]  1500 - 2100  1500 - 2100  1800 - 2100
Incerteza de medição  [gmm]  0,02 - 0,1  0,02 - 0,1  0,02 - 0,1
Tolerância atingível  [gmm]  0,4  0,1  0,2
Tempo de ciclo (fresagem por imersão)  [s]  4,5 - 5,0  6 - 7  4,5 - 5,0
Tempo de ciclo (fresagem axial)  [s]  5,5 - 6,0  7 - 8  5,5 - 6,0
Tempo de troca de tipo  [min]  5 - 15  5 - 15  5 - 15
Pressão de ar  [kPa]  450  450  450
Consumo de ar  [m3/h]  3,0  3,0  3,0
Consumo  [kVA]  15  15  15

Máquina básica  Referência nr.  R0210100.01  R0210200.01  R0210300.01
Opcionais
Detecção de ranhura fresadas, estação de medição  Referência nr.  R0210203.01
Aspirador de cavacos  Referência nr.  R0210104.01  R0210204.01  R0210304.01

1) Conforme DIN 1319, 95% probabilidade, dependente do rotor
2) Dados ilustrativos, dependentes do respectivo equipamento
3) Dependente do rotor
