Máquinas transfer para o balanceamento de induzidos elétricos 440 KBTU - Schenck Brasil

  • Sistema de transferência rotativo integrado
  • Base da máquina em material mineral com boas características de amortecimento
  • Seqüência automática, assegurada, controlada por PLC
  • Eixos de comando numérico para controle de todos os movimentos
  • Integração com linhas de produção
  • Unidade de medição microprocessada de alta performance
  • Manual de operação baseado em imagem para conversão da máquina
  • Diagnóstico de falhas com textos e imagens explicativas
  • Tele-service (assistência remota) do sistema de medição e controle

Métodos de correção

Fresagem de perfil:
Correção do desbalanceamento polar diretamente no ângulo encontrado, adequada para a maioria das aplicações.

Fresagem polar de ranhuras:
Através do deslocamento axial do fuso de fresagem com fresas duplas, efeito da operação de fresagem é transferido para na direção do desbalanceamento polar.

Fresagem de ranhuras:
Método variável para correção quase-polar ou em componentes. Alta flexibilidade graças a utilização de fresas simples ou múltiplas como também pelaadequação do ângulo das componentes.

Todos os métodos de correção podem ser utilizados tanto para pacotes retos ou inclinados. Adicionalmente a retirada de material por penetração, é possível o aumento de retirada de material, através de deslocamento longitudinal controlado.

Desenho

Range de aplicação

Medição e correção do desbalanceamento de induzidos elétricos de diversos tamanhos. Aplicação em linhas de produção de alto volume.

Correção do desbalanceamento por fresagem no pacote (perfil/ranhura) em um ou dois planos.


Projeto

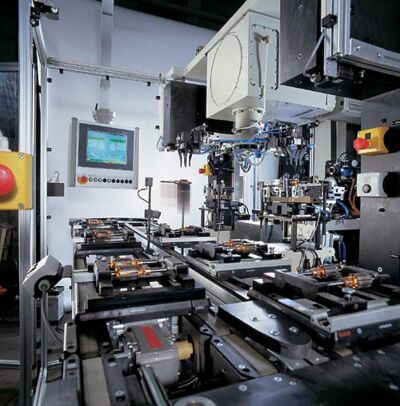

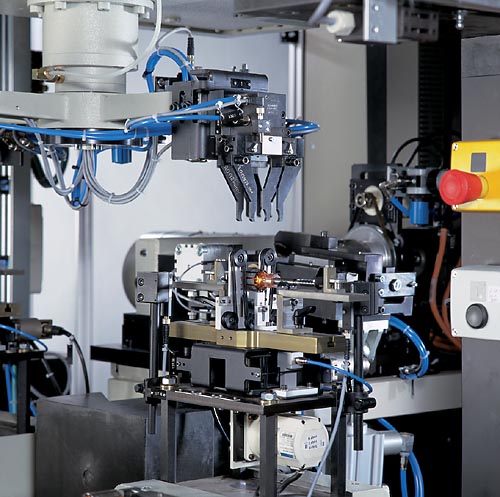

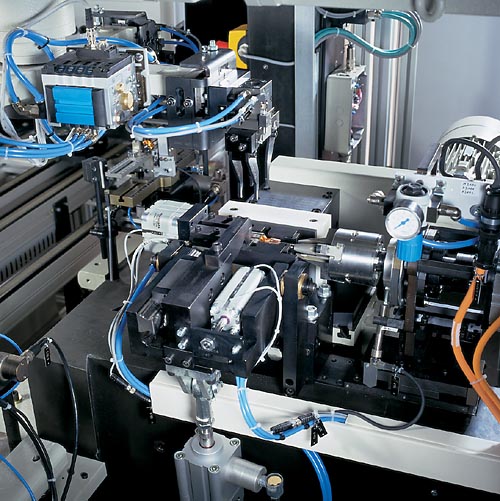

Máquina de quatro estações com seqüência operacional automática. A transferência entre estações e a integração com equipamentos periféricos é realizada através de um braço rotativo.
As peças podem chegar à máquina através de transportadores ou em pallets.

Dados técnicos
Dados técnicos    441 KBTU  442 KBTU   443 KBTU
Unidade de medição    CAB 850  CAB 850  CAB 850
Fresagem polar    •
Fresagem de ranhuras em componentes      •
Fresagem polar de ranhuras        •
Induzidos elétricos
Peso  [kg]  0,1 - 2  0,1 - 2  0,1 - 2
Diâmetro  [mm]  24 - 82  24 - 66   24 - 40
Comprimento  [mm]  69 - 250  90 - 250   90 - 190
Altura do pacote  [mm]  12 - 65  30 - 65   30 - 50
Máquina
Largura A 2)  [mm]  1720  1720  1720
Profundidade B 2)  [mm]  2700  2700  2700
Altura C 2)  [mm]  2780  2780  2780
Rotação de balanceamento  [rpm]  1500 - 2100  1500 - 2100   1800 - 2100
Incerteza de medição 1)  [gmm]  0,02 - 0,1  0,02 - 0,1  0,02 - 0,1
Tolerância atingível 3)  [gmm]  0,4  0,1   0,2
Tempo de ciclo (fresagem por imersão)  [s]  6  8   6
Tempo de ciclo (fresagem axial)  [s]  6 - 8  8 - 10  6 - 8
Tempo de troca de tipo  [min]  5 - 15  5 - 15  5 - 15
Pressão de ar  [kPa]  450  450  450
Consumo de ar  [m3/h]  2,5  2,5  2,5
Consumo  [kVA]  10  10   12

Máquina básica  Referência nr.  R0190100.01  R0190200.01  R0190300.01
Opcionais
Unidade de medição CAB 850  Referência nr.  R0190101.01  R0190201.01   R0190301.01
Detecção de ranhura fresadas, estação de medição  Referência nr.  -  R0190203.01   -
Aspirador de cavacos  Referência nr.  R0190104.01  R0190204.01   R0190304.01
Equipamento de descarga com esteira para peças NOK  Referência nr.  -  -   -
Garra giratória compacta  Referência nr.  R0190107.01  R0190207.01   R0190307.01
Travamento axial na estação de fresagem  Referência nr.  -  -   -
Fuso pneumático deslizante  Referência nr.  R0190109.01  R0190209.01   -

1) Conforme DIN 1319, 95% probabilidade, dependente do rotor
2) Dados ilustrativos, dependentes do respectivo equipamento
3) Dependente do rotor
