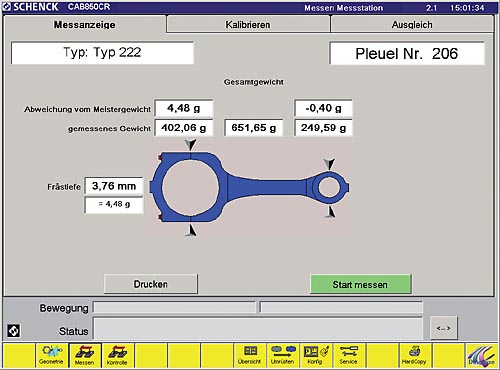

Medição do peso de peças rotativas e oscilantes ou do peso absoluto de bielas usinadas de uso em motores de combustão interna, informando o desvio em relação ao peso desejado assim como classificação do peso das peças. Aplicação em nas áreas de testes, inspeção e controle de qualidade da produção. Em conjunto com um equipamento de fresagem ou esmerilhamento comercial, também pode ser utilizada em pequenos volumes de produção.
Projeto

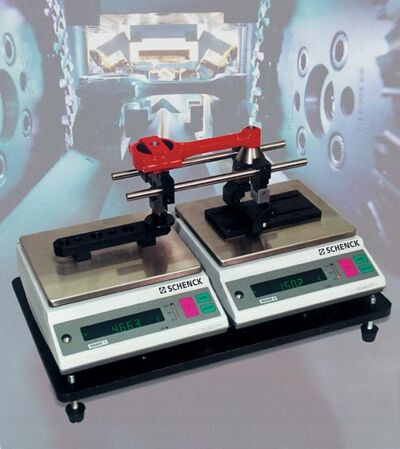

Balança eletrônica com unidades de medição independentes. Construção robusta com proteção de sobrecarga, assim como impactos durante a colocação de peças. Dispositivos para bielas adaptados a necessidade: eixos adaptadores em guias de fácil ajuste assim como quadros ajustáveis a diversos tamanhos de bielas brutas e usinadas. Interface entre balança e dispositivos livre de atrito, resultando em uma alta precisão de pesagem e repetibilidade. Permite expenasão devido a seu projeto modular.
| Dados Técnicos | 400 MBPP | 400 MBPP-1 | |
| Versão básica com dispositivo | • | • | |
| Interface V24- (RS232-) | • | • | |
| Inserção de dados, classificação e módulo de armazenamento | |||
| Bielas pequenas e médias | • | ||
| Bielas médias e grandes | • | ||
| Biela | |||
| Peso total | [kg] | 10 | 10 |
| Calibre de medição (gabarito) | [mm] | 110 - 250 | 180 - 350 |
| Furo, olhal menor | [mm] | 16 - 40 | 35 - 70 |
| Furo, olhal maior | [mm] | 40 - 80 | 60 - 120 |
| Máquina | |||
| Largura A 3) | [mm] | 510 | 510 |
| Profundidade B 3) | [mm] | 335 | 335 |
| Altura C 3) | [mm] | 300 | 300 |
| Repetibilidade 1) | [g] | ± 0,2 - 0,4 | ± 0,2 - 0,4 |
| Variação da sensibilidadetivity 2) | [g / °K] | ± 0,04 | ± 0,04 |
| Resolução | [g] | 0,1 | 0,1 |
| Linearidade | [g] | ± 0,1 | ± 0,1 |
| Tempo de medição | [s] | 2 | 2 |
| Faixa de temperatura de trabalho | [°C] | + 10 - 40 | + 10 - 40 |
| Alimentação 4) | [V] | 230 | 230 |
| Potência | [W] | 7,5 | 7,5 |
| Referência nr. | R0680100.01 | R0680200.01 | |
| Referência nr. | R0680101.01 | R0680201.01 | |
| Dispositivo, peça fundida bruta | Referência nr. | R0680102.01 | R0680202.01 |
| Dispositivo, peça usinada 5) | Referência nr. | R0680103.01 | R0680203.01 |
| 2) Ina faixa de temperatura de + 10° a 40° C | |||
| 3) Dados ilustrativos, dependentes do respectivo equipamento | |||
| 4) Tensão de alimentação 220 VAC, 60 Hz; alterável para 110 VAC 60 Hz | |||
| 5) Para medição de toda a faixa (gdimensão do calibre 110-250mm) | |||
