350 MBRK, 550 MBRK, 650 MBRK

Máquinas de verificação de centragem de massa de virabrequins
  • Controle de qualidade de virabrequins usinados, fundidos e forjados
  • Carga e descarga manual
  • Expansível para integração com unidade de correção

Projeto

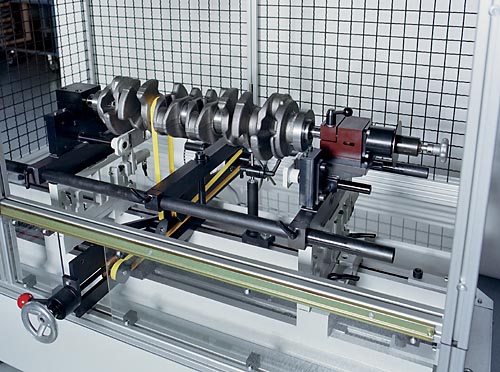

Máquina de eixo horizontal e unidade de balanceamento sub-crítica robusta. Acionamento por corria e por eixo cardã em gaiola. Apoio dos virabrequins conforme requisitos e necessidade, entre ponteiras ou em gaiola.
Desenho

Range de aplicação

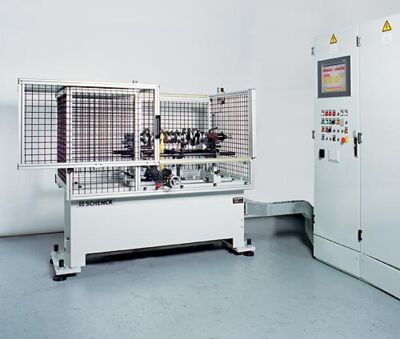

Máquina de medição do desbalanceamento de virabrequins de veículos de passeio ou comerciais leves de diversos tamanhos. Esta máquina pode ser utilizada para a verificação da qualidade de produção de virabrequins fundidos/forjados centrados por massa ou mesmo totalmente usinados. A movimentação das peças pode ser feita manualmente ou através de dispositivos de elevação.

Características especiais

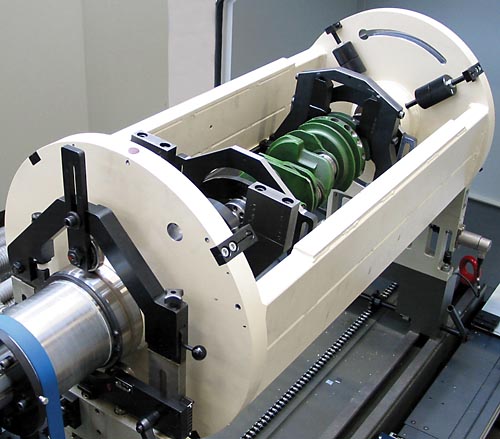

Conceito construtivo da máquina expansível devido ao seu projeto modular. Acionamento por correia ou por eixo cardã em gaiola, sendo que nenhum dos dois necessita de dispositivos especiais. O rotor pode ser apoiado or ponteiras entre centros ou em uma gaiola que permite uma ampla faixa de virabrequins fundidos ou forjados.
Dados técnicos
Dados técnicos    352 MBRK  354 MBRK  552MBRK  554MBRK  555MBRK  652 MBRK  654 MBRK  655 MBRK
Unidade de medição    CAB 950  CAB 950  CAB 950  CAB 950  CAB 950  CAB 950  CAB 950  CAB 950
Virabrequins de veículos de passageiros    •  •
Virabrequins de veículos comerciais leves    •  •  •  •  •
Virabrequins de veículos comerciais pesados        •  •  •  •  •  •
Acionamento por correia BU    •    •      •
Insertos roletados 1)
...apoiados nos centros por ponteiras 2)    •    •      •
...apoiados em gaiola entre ponteiras 3)      •    •  •    •  •
Virabrequins
Peso máximo  [kg]  7 - 75  7 - 30  20 - 150  20 - 190  20 - 190  50 - 300  50 - 250  50 - 250
Comprimento total  [mm]  max. 1000  310 - 610  max.1300  430 - 790  630 - 990  max. 2000  630 - 1110  880 - 1360
Distância entre ponteiras   [mm]  -  335 - 590  -  390 - 750  590 - 970  -  580 - 1060  830 - 1340
Diâmetro externo  [mm]  -  max. 190  -  max. 260  -  -  -  max. 330
Diâmetro do munhão principal, faixa 1  [mm]  40 - 70  45 - 80  50 - 70  60 - 110  60 - 110  80 - 100  80 - 130  80 - 130
Diâmetro do munhão principal, faixa 2  [mm]  70 - 90  -  70 - 115  -  -  100 - 150  -  -
Máquina
Largura A 4)  [mm]  3600  3600  3800  3800  3800  4100  4100  4100
Profundidade B 4)  [mm]  1600  1600  1600  1600  1600  1600  1600  1600
Altura C 4)  [mm]  2200  2200  2200  2200  2200  2200  2200  2200
Potência  [kW]  0,65  0,85  1,3  1,75  1,75  2,2  2,2  2,2
Rotação de balanceamento  [rpm]  400 - 900  550  400 - 800  490  490  390 - 740  400  400
Incerteza de medição 1)  [gmm]  30  30  40 - 200  40 - 200  40 - 200  40 - 200  40 - 200  40 - 200
Dimensões da gaiola
Distância entre barras  [mm]  -  224  -  290  290  -  360  360
Distância entre pontos de fixação  [mm]  -  45  -  50  50  -  60  60
Comprimento dif. entre cones  [mm]  -  -  -  80  80  -  100  100
Distância entre ponteiras na gaiola 6)
2 x ponteiras, longas  [mm]  -  380 - 500  -  440 - 640  640 - 840  -  640 - 920  890 - 1170
1/1 ponteira, longa/curta  [mm]  -  440 - 560  -  520 - 720  720 - 920  -  740 - 1020  990 - 1270
2 x ponteiras, curtas  [mm]  -  500 - 620  -  600 - 800  800 - 1000  -  840 - 1120  1090 - 1370

Máquina básica  Referência nr.  R0250200.01  R0250300.01  R0250500.01  R0250600.01  R0250700.01  R0250900.01  R0251000.01  R0251100.01
Opcionais
Insertos roletados  Referência nr.  R0250202.01  -  R0250502.01  -  -  R0250902.01  -  -
1 x ponteira, curta  Referência nr.  -  R0250303.01  -  R0250603.01  R0250703.01  -  R0251003.01  R0251103.01
1 x ponteira, longa  Referência nr.  -  R0250304.01  -  R0250604.01  R0250704.01  -  R0251004.01  R0251104.01

1) Máquinas com insertos roletados 351/551/651 MBRK para virabrequins usinados sob consulta
2) Virabrequins centrados forjados ou fundidos, simétricos (p. ex., quatro cilindros em linha); apoiados entre ponteiras
3) Virabrequins centrados forjados ou fundidos, simétricos ou assimétricosl (p. ex. em "V"). Apoio entre ponteiras na gaiola, contramancal sob consulta
4) Dados ilustrativos, dependentes do respectivo equipamento
5) Conforme DIN 1319, 95% probabilidade, dependente do tipo de peça
6) Ponteiras pcionais, vide opções
