Máquinas de balancear virabrequins 300 EBTK, 310 EBTK - Schenck Brasil

  • Conceito de máquina universal
  • Medição automática do desbalanceamento
  • Precisão no posicionamento durante a correção
  • Unidade de medição microprocessada

Seqüência de operações

  • Colocação do virabrequim na estação de medição, manualmente ou através de dispositivo de elevatório

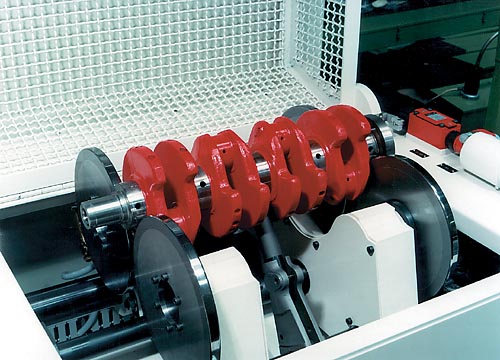

  • Fechamento da cobertura de proteção. Corrida de medição automática e exibição dos valores medidos.
  • Abertura da cobertura de proteção e colocação do virabrequim manualmente na estação de correção.
  • Posicionamento do virabrequim para correção através do dispositivo de posicionamento axial e localização do ângulo através do (opcional) auxílio posicionamento angular.
  • Execução dos furos de correção após exibição correspondente.
  • Retorno do virabrequim a estação de medição. corrida automática de medição e exibição do desbalanceamento residual.
  • Remoção do virabrequim. Caso ele ainda se encontre fora de tolerância, executar um segundo passo de correção.
Desenho

Projeto

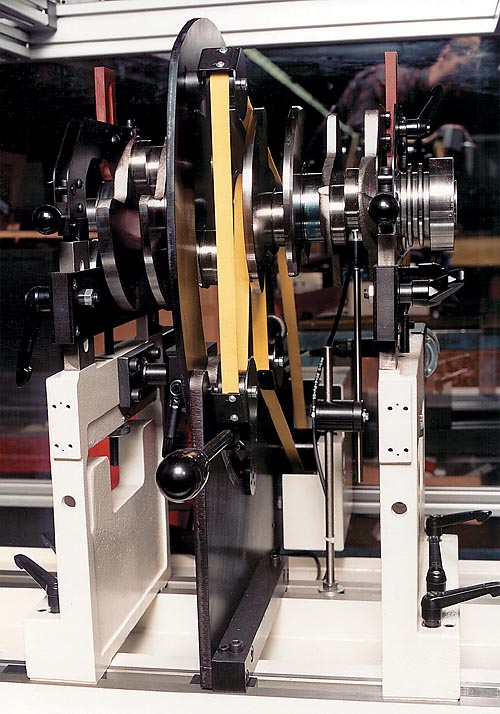

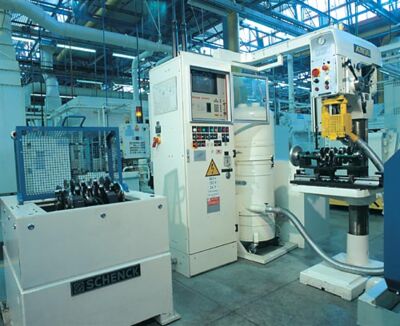

Máquina de balancear com duas estações separadas, para medição e correção. A estação de medição conta com acionamento por roletes motores livres ou, para virabrequins assimétricos, com acionamento de arraste por garfo.

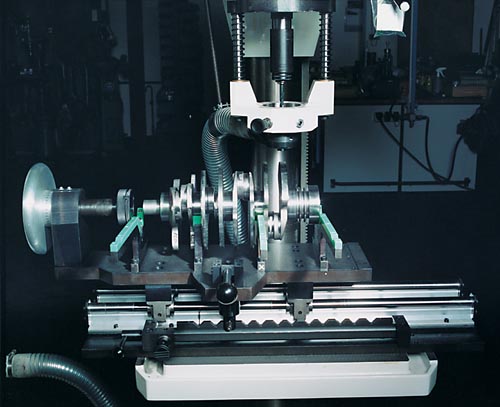

A estação de correção conta com dispositivo de posicionamento axial e sistema eletro-mecânico de furação.

Range de aplicação

Medição e correção do desbalanceamento em virabrequins de veículos de passeio ou comerciais leves. Utilizada em volumes de produção pequenos e médios e também como balanceadora em oficinas de reparo.
Correção do desbalanceamento por furação nos contra-pesos em um ou mais passos em estação separada. Movimentação manual das peças entre as estações de medição e correção.
Dados técnicos
Dados técnicos    300 EBTK   310 EBTK
Unidade de medição    CAB 950  CAB 950
Virabrequins de veículos de passageiros    •   •
Virabrequins de veículos comerciais    •  •
Unidade de balanceamento com roletes motores    •
Unidade de balanceamento com garfo de arraste       •
Carga e descarga manual    •  •
Ciclo sobreposto    •  •
Unidade de furação com controle de profundidade    •  •
Rotor
Peso máximo 1)  [kg]  6 - 35  6 - 35
Comprimento total  [mm]  280 - 790  280 - 790
Distância máxima entre mancais  [mm]  650  650
Diâmetro do mancal principal  [mm]  40 - 75   40 - 80
Diâmetro externo máximo  [mm]  200  200
Máquina
Largura A 4)  [mm]  3800  3800
Profundidade B 4)  [mm]  1300  1300
Altura C 4)  [mm]  2000  2000
Rotação de balanceamento  [rpm]  450 - 600  450 - 600
Incerteza de medição 2)  [gmm]  5 - 15   10 - 20
Tempo de ciclo 3)  [s]  45 - 60  45 - 60
Capacidade de furação em St 60  [mm]  28  28
Consumo  [kVA]  6,5  6,5

Máquina básica  Referência nr.  R0290100.01   R0290200.01
Opcionais
Aspirador de cavacos  Referência nr.  R0290103.01   R0290103.01
Auxílio posicionamento angular  Referência nr.  R0290104.01   R0290104.01

1) Sem bob-weights, com carga manual máx. 15 kg
2) Conforme DIN 1319, 95% probabilidade, dependente do tipo de peça (sem descarga)
3) Dependente do projeto do virabrequim, plano de correção e desbalanceamento inicial
4) Dados ilustrativos, dependentes do respectivo equipamento
