Montadoras de rodas 130 RBER, 130 SBER - Schenck Brasil

  • Montagem suave, mesmo com pneus de perfil baixo
  • Sequência automática
  • Integração opcional com linhas de produção

Projeto

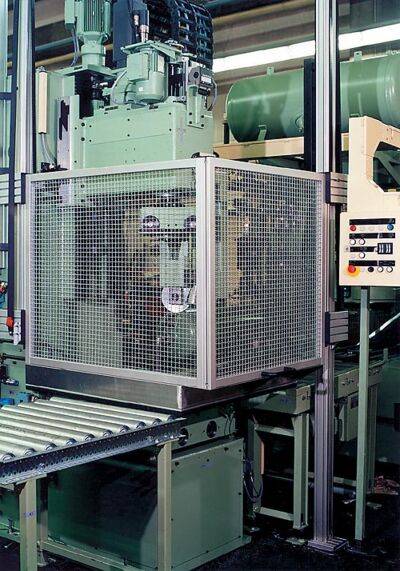

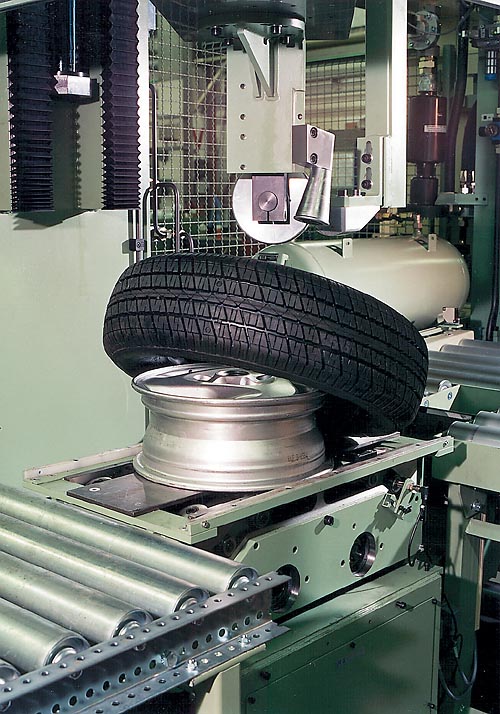

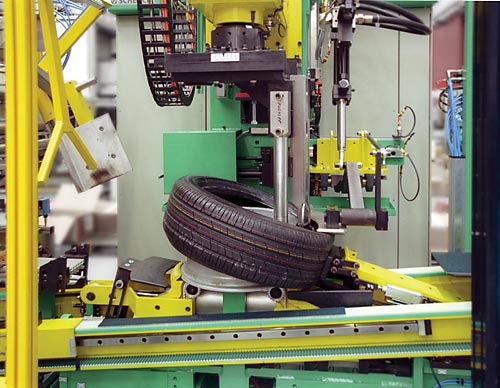

Máquina de uma estação com ciclo totalmente automático, com carga e descarga manual ou integrada a transportadores. A base da máquina conta com o centralizador da roda e o dispositivo de fixação, cabeçote simples de montagem e rolete, acionamento combinado de rotação e elevação e posicionador do pneu.

O ajuste automático do cabeçote de montagem permite a monatgem de diversos tipos de pneus e a troca manual do diâmetro da roda. A troca automática é um opcional.
Desenho

Range de aplicação

Montagem automática de pneus sem câmara de veículos de passageiros, normais, de perfil baixo ou super-esportivos, em rodas de aço ou liga leve de diversas dimensões.

Estas máquinas são utilizadas em volumes médios e altos de produção. É comum em conjunto a esse equipamento termos uma máquina ensaboadora (p.ex., tipo 130 SBER), assim como na seqüência poderemos ter a máquina infladora e a balanceadora de rodas.

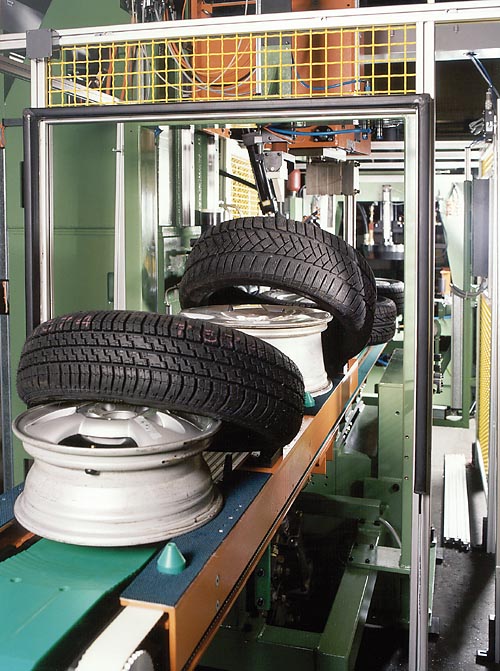

A carga e descarga pode ser feita de modo manual ou através de um sistema transportador integrado.
Dados técnicos
Dados técnicos    130 RBER  130 SBER  131 SBER
Transportador integrado    •  •
Roda completa
Peso máximo  [kg]  40  40  40
Largura, geral  [mm]  120 - 300  120 - 350  120 - 350
Diâmetro externo do pneu  [mm]  550 - 750  560 - 900  560 - 900
Diâmetro da roda  [pol]  13 -15  13 - 18  14 - 19 / 15 - 20
Largura do talão  [pol]  3,5 - 6,0  3,0 - 12,0  3,0 - 12,0
Máquina
Largura A 2)  [mm]  4100  5100  5100
Profundidade B 2)  [mm]  3500  3500  3500
Altura C 2)  [mm]  3300  3300  3300
Montagem dos talões em separado      •  •
Tempo de ciclo 1)  [s]  16 - 18  12 - 15  12 - 15
Taxa de produção 1)  [pçs/h]  200 - 225  240 - 300  240 - 300
Pressão de ar  [kPa]  600  600  600
Consumo de ar  [m3/h]  25  25  25
Consumo  [kVA]  15  30  30

Máquina básica  Referência nr.  R0570100.01  R0570300.01  R0570400.01
Opcionais
Ajuste automático do diâmetro  Referência nr.  sob consulta  sob consulta  -
Leitor de código de barras  Referência nr.  -  R0570302.01  R0570402.01
Estação de giro (turnover)  Referência nr.  R0570103.01  R0570303.01  R0570403.01
Transportador  Referência nr.  sob consulta  sob consulta  sob consulta

1) Dependente do projeto do pneu e do método de montagem
2) Dados apenas ilustrativos, dependentes da configuração do equipamento fornecido
3) Transferência dos dados do pneu e roda para a linha
4) Necessária dependedo da aplicação (base profunda)
