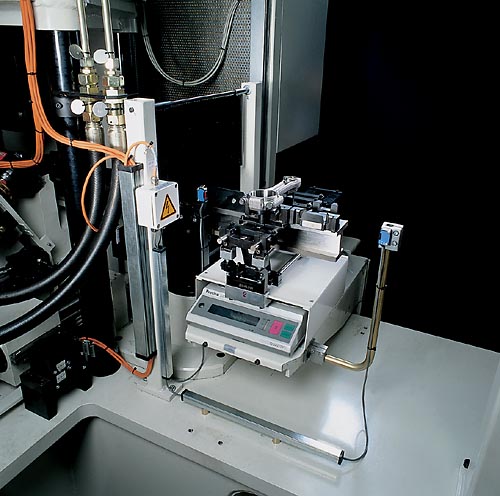

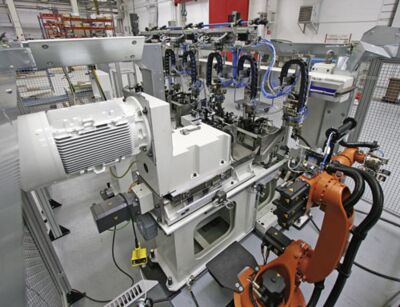

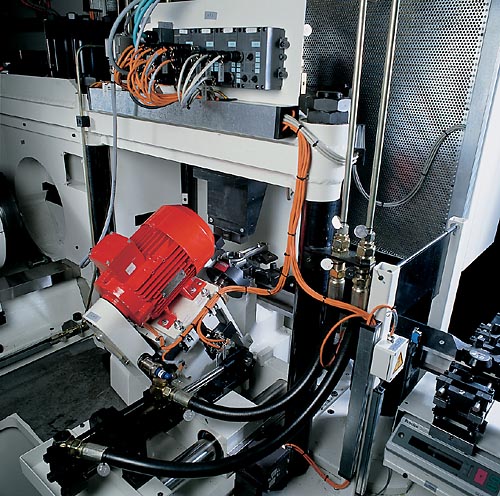

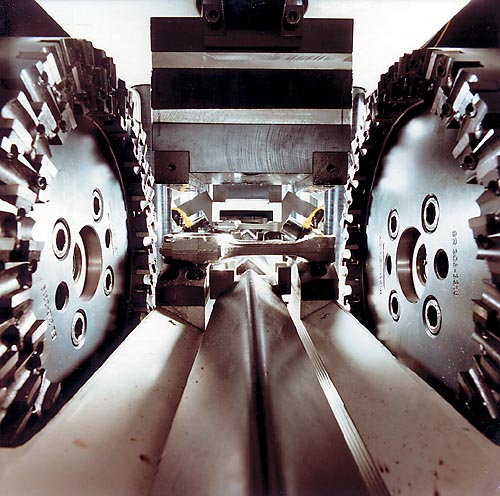

Máquina transfer com seqüência de operação automática. Projeto modular, o que aumenta sua adaptabilidade a tarefa. Estações dispostas linearmente, sendo todas as estações interligadas por um sistema transportador de transferência das bielas. Base metálica soldada, preparada para integração das unidades de fresagem e também para a remoção de cavacos, atarvés de bandeja, transportador ou aspirador inferior. Alimentação da máquina manual. Base metálica para acomodação da peças, devidamente preparada para a extração dos cavacos. Unidade de fresagem eletromecânica com controle numérico e balanças de operação digital. Equipamento de medição microprocessado para aquisição dos valores medidos e processamento. Controle da máquina por PLC incluindo diagnóstico de falhas.

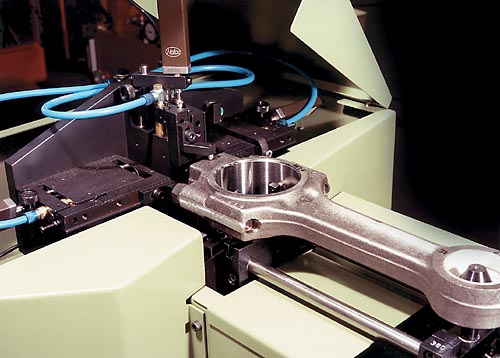

Medição do peso de peças rotativas e oscilantes ou do peso absoluto de bielas usinadas de uso em motores de combustão interna. Correção de massa controlada em pontos pré-determinados em ambos os olhais da biela, correção esta em geral seguida do brunimento dos olhais (acabamento final).
Aplicação em altos volumes de produção, com interfacemento a linha principal.
| Dados técnicos | 112 TBMP | 212 TBMP | |
| Unidade de medição | PC 850 | ||
| Biela com 1 cabeçote superior de correção (boss) | • | ||
| Biela com 2 cabeçote superiores de correção (bosses) | • | ||
| Estação de alimentação | • | • | |
| Estação de medição | • | • | |
| Estação de controle | • | • | |
| 1 unidade de fresagem | • | ||
| 2 unidades de fresagem | • | ||
| Estação de rebarbamento | • | • | |
| Estação de classificação | • | • | |
| Transportador integrado | • | • | |
| Bielas | |||
| Peso total | [g] | 400 - 7000 | 400 - 7000 |
| Peso, olhal menor | [g] | 110 - 1900 | 110 - 1900 |
| Peso, olhal maior | [g] | 290 - 5100 | 290 - 5100 |
| Calibre | [mm] | 110 - 300 | 110 - 300 |
| Diâmetro do furo no olhal menor | [mm] | 16 - 56 | 16 - 56 |
| Diâmetro do furo no olhal maior | [mm] | 40 - 105 | 40 - 105 |
| Espessura da haste | [mm] | 20 - 50 | 20 - 50 |
| Largura máx. da haste | [mm] | 160 | 160 |
| Largura da área de correção, olhal menor | [mm] | 10 - 50 | 10 - 50 |
| Largura da área de correção, olhal maior | [mm] | 20 - 70 | 20 - 70 |
| Máquina | |||
| Largura A 1) | [mm] | 8500 | 8500 |
| Profundidade B 1) | [mm] | 2600 | 2600 |
| Altura C 1) | [mm] | 2000 | 2000 |
| Tolerância atingível 2) | [g] | ±1 - 10 | ±1 - 10 |
| Incerteza de medição | [g] | 0,1 | 0,1 |
| Diâmetro do cabeçote de fresagem | [mm] | 360 | 360 |
| Profundidade de corte | [mm] | 20 - 75 | 20 - 75 |
| Tempo de ciclo 3) | [s] | 5 - 13 | 5 - 13 |
| Pressão de ar | [kPa] | 600 | 600 |
| Consumo | [kVA] | 20 | 40 |
| Referência nr. | R0670100.01 | R0670200.01 | |
| Referência nr. | R0670101.01 | R0670201.01 | |
| Detecção do cabeçote superior de correção (boss) | Referência nr. | R0670102.01 | R0670202.01 |
| Transportador de cavacos | Referência nr. | R0670103.01 | R0670203.01 |
| Equipamento de interligação | Referência nr. | sob consulta | |
| 2) Conforme DIN 1319, 95% probabilidade, dependente da precisão da correção nas laterais e divisão de pesos | |||
| 3) Dependente do peso necessário a ser removido, material da biela e dados de fresagem permissíveis | |||
