Máquinas de correção de massa de bielas 100 FBMP, 200 FBMP, 100 RBMP - Schenck Brasil

  • Projeto modular para todos os tipos de bielas
  • Seqüência automática de operação, sendo as bielas alimentadas tanto de forma manual como automática
  • Alta precisão graças ao processamento digital dos valores medidos e procedimento de correção por controle numérico

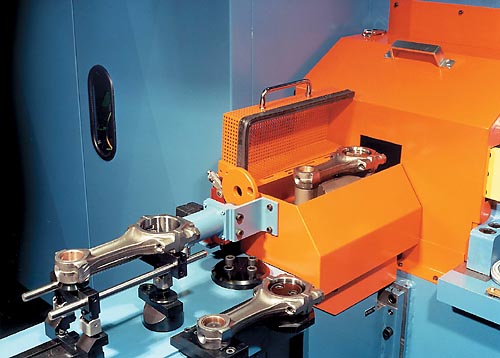

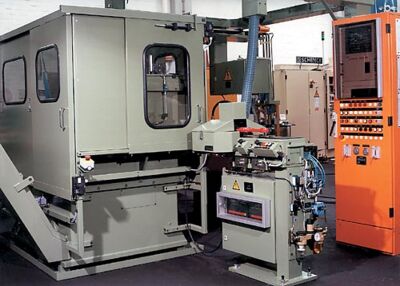

Projeto

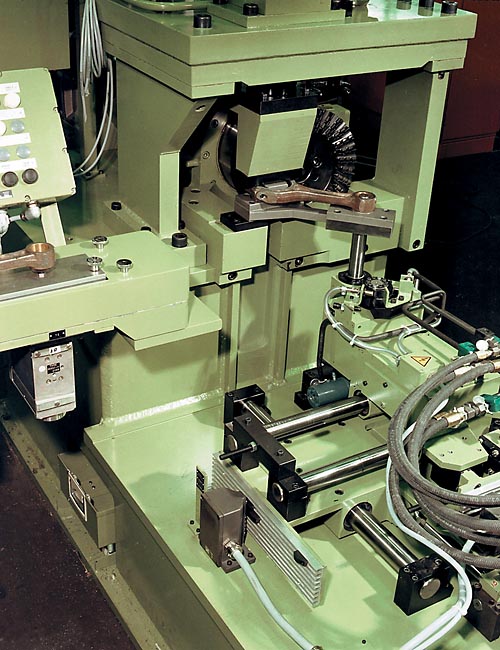

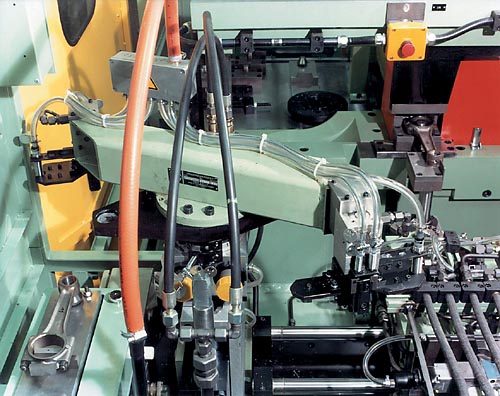

Máquina de suas estações com seqüência de operação automática. Projeto modular, o que aumenta sua adaptabilidade a tarefa. Estações dispostas de forma adjacente uma as outras. Alimentação da máquina manual. Base metálica para acomodação da peças, devidamente preparada para a extração dos cavacos. Unidade de fresagem eletromecânica com controle numérico e balanças de operação digital. Equipamento de medição microprocessado para aquisição dos valores medidos e processamento. Controle da máquina por PLC incluindo diagnóstico de falhas.

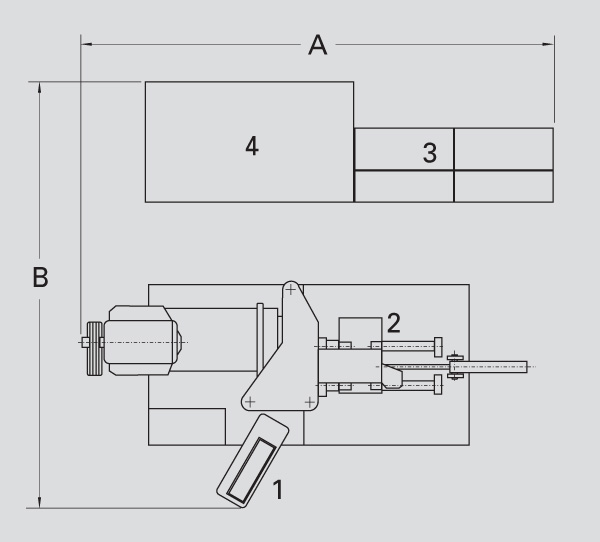

Desenho

Range de aplicação

Medição do peso de peças rotativas e oscilantes ou do peso absoluto de bielas usinadas de uso em motores de combustão interna. Correção de massa controlada em pontos pré-determinados em ambos os olhais da biela, correção esta em geral seguida do brunimento dos olhais (acabamento final).
Aplicação em altos volumes de produção, com interfaceamento a linha principal.
Dados técnicos
Dados técnicos    102 FBMP  112 FBMP  202 FBMP  102 RBMP  112RBMP
Unidade de medição        PC 850
Biela com 1 cabeçote superior de correção (boss)    •      •
Biela com 2 cabeçote superiores de correção (bosses)      •  •     •
Estação de medição/controle combinadas    •  •  •  •  •
1 unidade de fresagem    •  •    •
2 unidades de fresagem        •     •
Transportador integrado          •  •
Bielas
Peso total  [g]  400 - 7000  400 - 7000  400 - 7000  400 - 7000  400 - 7000
Peso, olhal menor  [g]  110 - 1900  110 - 1900  110 - 1900  110 - 1900  110 - 1900
Peso, olhal maior  [g]  290 - 5100  290 - 5100  290 - 5100  290 - 5100  290 - 5100
Calibre  [mm]  110 - 300  110 - 300  110 - 300  110 - 300  110 - 300
Diâmetro do furo no olhal menor  [mm]  16 - 56  16 - 56  16 - 56  16 - 56  16 - 56
Diâmetro do furo no olhal maior  [mm]  40 - 105  40 - 105  40 - 105  40 - 105  40 - 105
Espessura da haste  [mm]  20 - 50  20 - 50  20 - 50  20 - 50  20 - 50
Largura máx. da haste  [mm]  160  160  160  160  160
Largura da área de correção, olhal menor  [mm]  10 - 50  10 - 50  10 - 50  10 - 50  10 - 50
Largura da área de correção, olhal maior  [mm]  20 - 70  20 - 70  20 - 70  20 - 70  20 - 70
Máquina
Largura A 1)  [mm]  1500  1500  1500  4200  4200
Profundidade B 1)  [mm]  2200  2200  2500  2200  2200
Altura C 1)  [mm]  2000  2000  2000  2200  2200
Tolerância atingível 2)  [g]  ±1 - 10  ±1 - 10  ±1 - 10  ±1 - 10  ±1 - 10
Incerteza de medição  [g]  0,1  0,1  0,1  0,1  0,1
Diâmetro do cabeçote de fresagem  [mm]  360  360  360  360  360
Profundidade de corte  [mm]  20 - 75  20 - 75  20 - 75  20 - 75  20 - 75
Tempo de ciclo 3)  [s]  14 - 36  14 - 36  14 - 36  17 - 26  26 - 36
Pressão de ar  [kPa]  600  600  600  600  600
Consumo  [kVA]  20  20  35  38  38

Máquina básica  Referência nr.  R0650100.01  R0650200.01  R0650300.01  R0650400.01  R0650500.01
Opcionais
Equipamento para rebarbamento  Referência nr.  R0650101.01  R0650201.01  R0650301.01  R0650401.01  R0650501.01
Detecção do furo  Referência nr.  R0650102.01  R0650202.01  R0650302.01  R0650402.01  R0650502.01
Detecção do cabeçote superior de correção (boss)  Referência nr.  R0650103.01  R0650203.01  R0650303.01  R0650403.01  R0650503.01
Verificador de massa em separado  Referência nr.  -  -  -  R0650404.01  R0650504.01
Transportador de cavacos  Referência nr.  R0650105.01  R0650205.01  R0650305.01  R0650405.01  R0650505.01
Equipamento de interligação  Referência nr.  sob consulta  sob consulta  sob consulta  sob consulta  sob consulta

1) Dados ilustrativos, dependentes do respectivo equipamento
2) Conforme DIN 1319, 95% probabilidade, dependente da precisão da correção nas laterais e divisão de pesos
3) Dependente do peso necessário a ser removido, material da biela e dados de fresagem permissíveis
