Balanceamento em campo SmartBalancer - Schenck Brasil

  • Pacote completo de alto valor agregado para dois canais simultâneos de medição para o balanceamento em campo estático e dinâmico
  • Exibição gráfica dos valores de vibração
  • Avaliações conforme DIN ISO 10816-3
  • Diagnóstico de máquinas integrado com análise FFT
  • Medições padrão de vibração
  • Sensor de referência laser que permite medições a até 2m de distância
  • Impressão direta em impressora em arquivo PDF
  • Bateria recarregável de Li-ion para operação de pelo menos 8 horas
  • Memória de dados em cartão compacto Flash Card

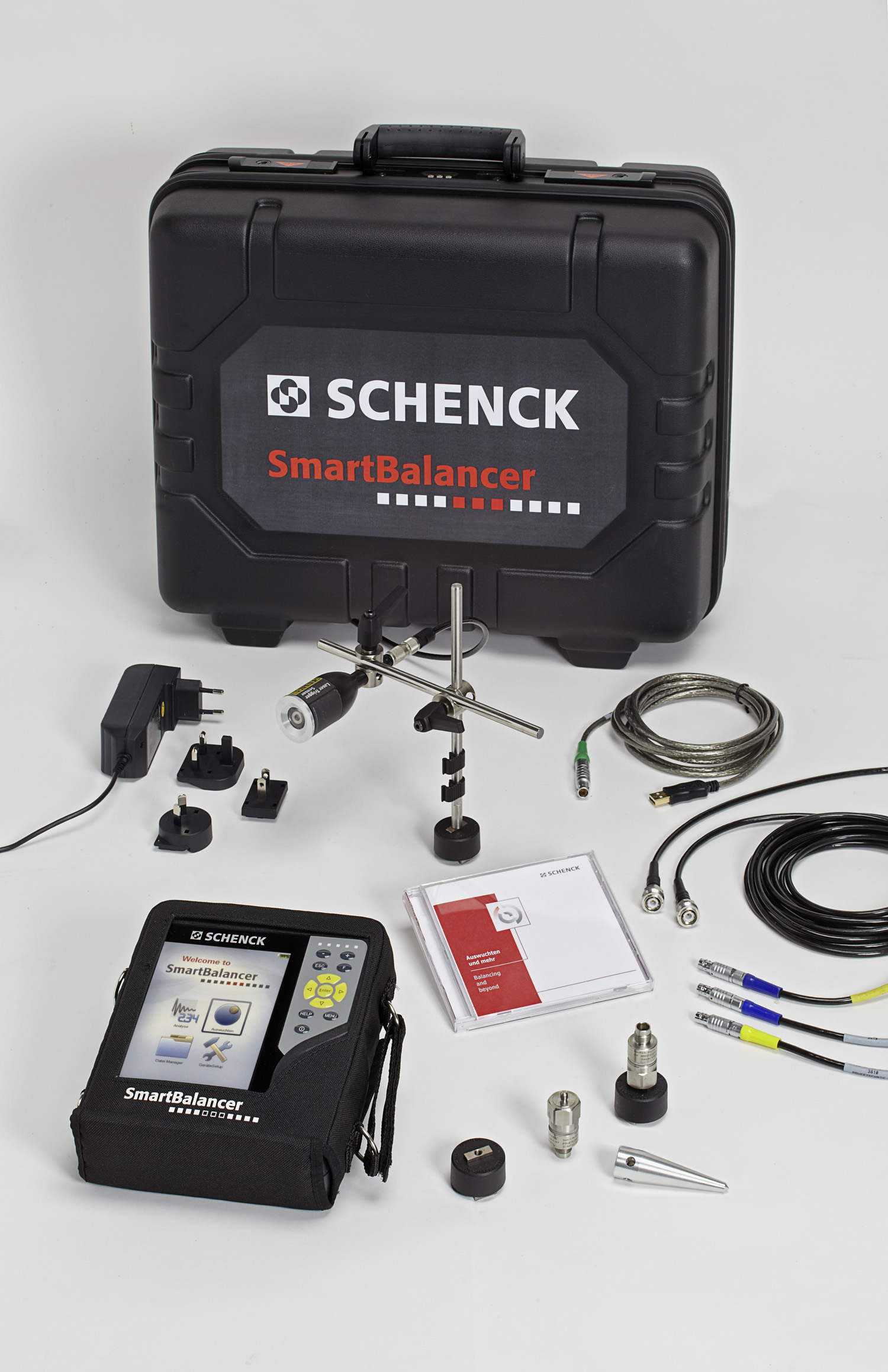

Escopo de fornecimento

1 Instrumento de medição SmartBalancer com bateria recarregável e diálogos operacionais em alemão, inglês, francês, espanhol, italiano entre outros.

2 Acelerômetros, incluindo:
- 1 ponta de prova
- 2 suportes magnéticos para superfícies planas e cilíndricas

2 cabos de conexão, com 5 m de comprimento

1 Sensor laser de referência ótica, incluindo:
- 1 base magnética e rolo de fita reflexiva
- 1 cabo de conexão, com 3 m de comprimento

1 CD-ROM com instruções de operação, firmware e software utilitário para o processamento dos resultados de medição para o PC

1 Cabo de conexão USB para PC, com 1,5 m

1 Cabo de impressão USB, com 1,5 m

1 Carregador com adaptadores de tomada

1 Maleta para armazenamento e transporte do instrumento e seus acessórios


Opcionais

    • Opcional 01: Acelerômetro adicional, incluindo um suporte magnético e um cabo de conexão com 5m de comprimento
    • Opcional 02: Cabo de extensão para o acelerômetro, com 10m de comprimento
    • Opcional 03: Cabo de extensão para o sensor laser de referência ótica, com 5m de comprimento
    • Opcional 04: Adaptador BNC
    • Opcional 05: Manual de operação impresso padrão Schenck em português
    • Opcional 06: Certificação dos dois canais de medição do SmartBalancer, na faixa de freqüência de 5 Hz a 5 kHz, incluindo certificado DKD
    • Opcional 07: Certificação dos dois canais de medição do SmartBalancer, na faixa de frequência estendida de 2 Hz a 5 kHz, incluindo certificado DKD (somente em conjunto com o opcional 06)
    • Opcional 08: Balança de precisão portátil, para faixas de peso entre 0 a 150 g e resolução de 0,1 g
    • Opcional 09: Kit de massa para balanceamento
    • Opcional 10: Módulo para diagnóstico de mancais de rolamento
    • Opcional 11: Software adicional para exportação de dados para MS Excel
Desenho

Área de aplicação

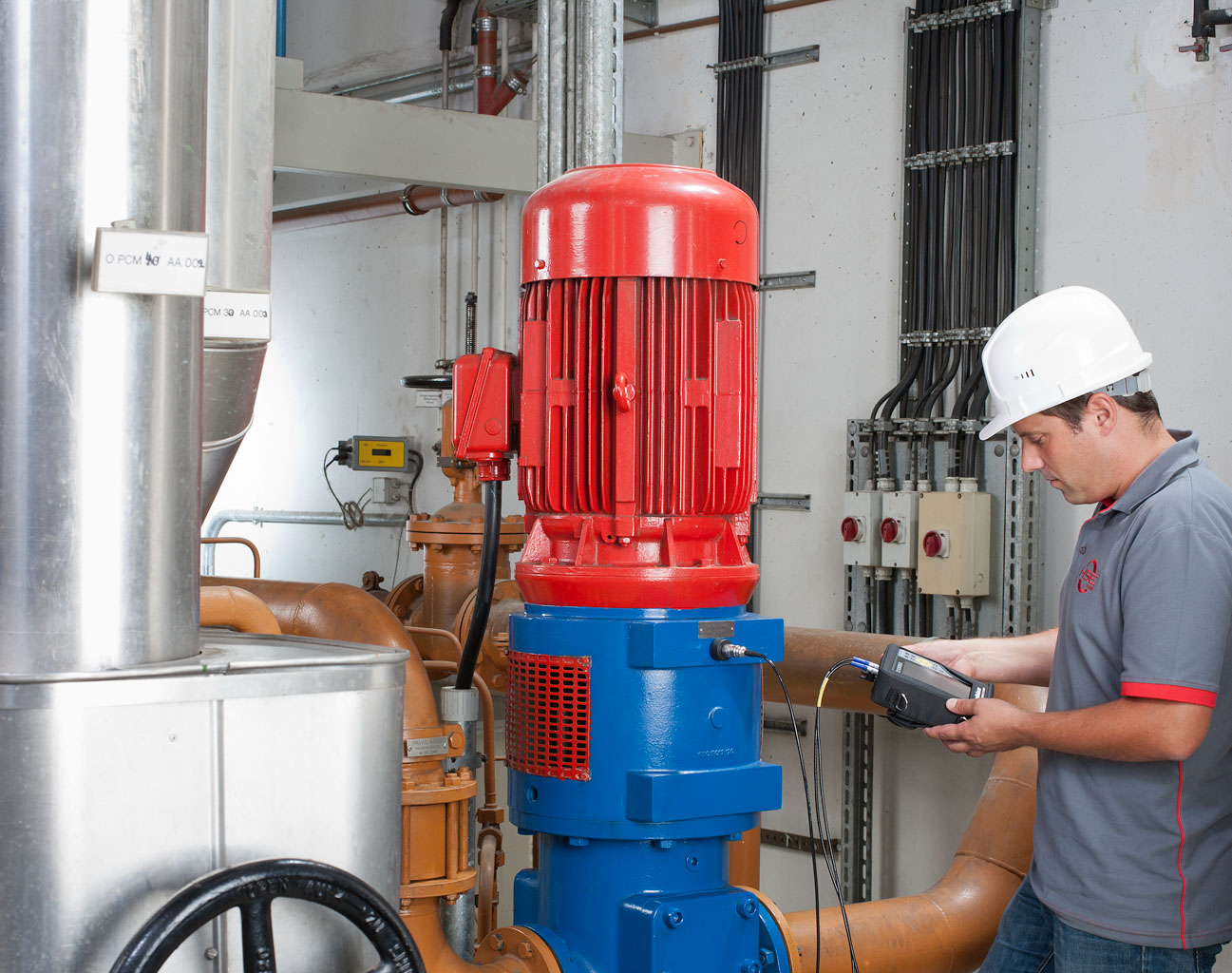

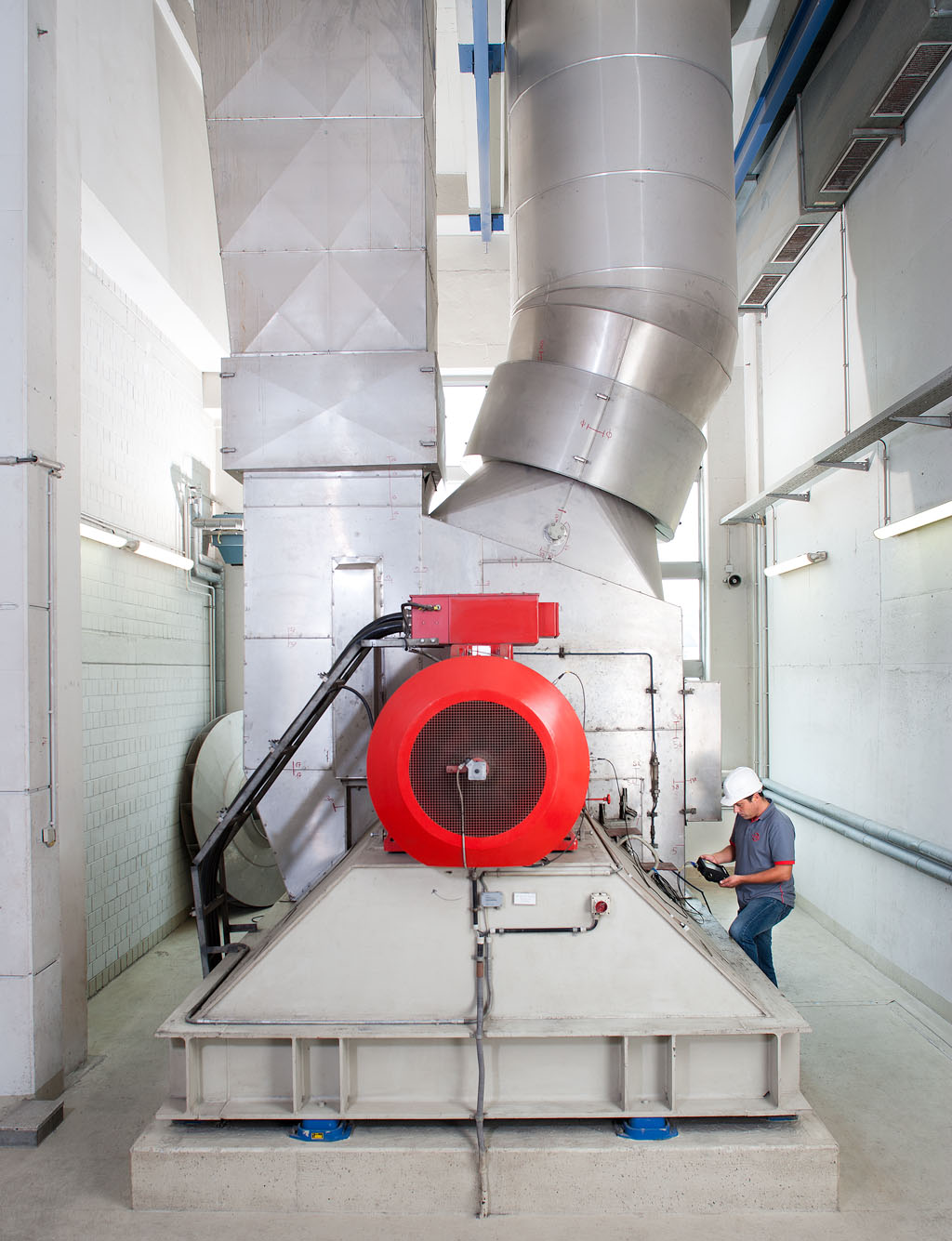

O SmartBalancer é um instrumento portátil para o balanceamento em campo de seus rotores de forma rápida, precisa e econômica, sem necessidade de desmontagem de seus equipamentos. Com ele é possível corrigir rotores de praticamente todos os tamanhos e massas, em um ou dois planos. Ele executa a maioria das opções importantes de diagnóstico, tais como medição global da vibração, medição das harmônicas, análise FFT, etc. Este equipamento cobre a maioria das funções de medição de vibração, tornando-o uma ferramenta de alta performance no diagnóstico de máquinas.
Seu módulo de diagnóstico de mancais (opcional) amplia ainda mais o range de atuação do SmartBalancer: através de uma análise do espectro de envelope, ele é capaz de detectar os impactos periódicos em rolamento. Esta análise é baseada na demodulação dos sinais de vibração da amplitude modulada. É possível, portanto, planejar e tomar medidas aplicáveis em tempo a um custo razoável.

Projeto e função

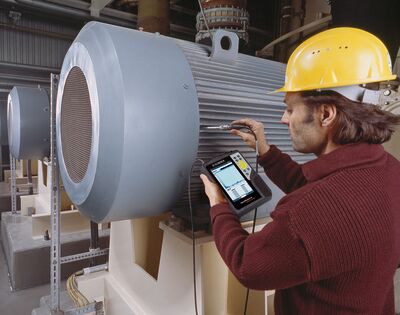

  • Este instrumento portátil, alimentado por bateria, conta com um pacote completo de acessórios para o balanceamento em dois canais. Seu escopo de fornecimento inclui dois acelerômetros piezoelétricos com bases magnéticas, tanto para superfícies planas como curvadas. Conta ainda com um sensor laser para referência que permite medições confiavéis mesmo a distância de cerca de 2m.

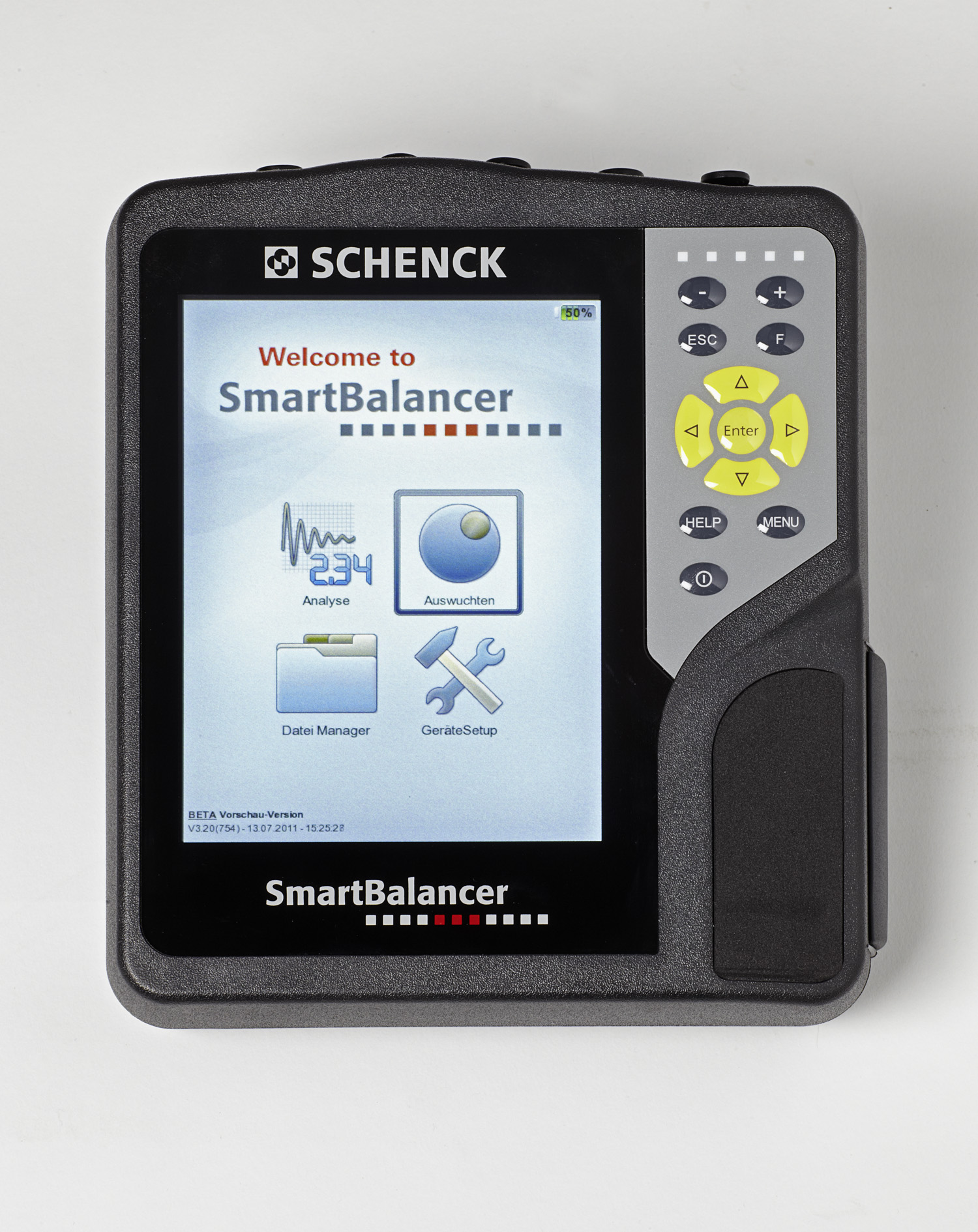

  • Todas as funções do SmartBalancer podem ser acessadas com uma única mão através das teclas de navegação e poucas teclas de função. Seguindo a forma de exibição popular do Windows, o SmartBalancer é facilmente operado através de seus gráficos, ícones e estrutura simples de arquivos. Sua tela colorida ampla com LEDs permite visualizar as informações operacionais de forma muito clara.
Todas suas medições podem ser salvas em seu SmartBalancer junto a uma descrição da máquina medida, ponto de medição medido, além naturalmente da  data e hora da medição. Você pode baixar telas ou relatórios de medição ou imprimi-los diretamente em impressoras adequadas, esteja onde estiver, economizando assim tempo e energia.
Com o software de relatórios adicional (opcional) ainda é possível exportar os resultados medidos através de um arquivo em formato CSV diretamente para o seu PC, de forma a trabalhar com os valores em um MS Excel.
Dados técnicos
Dados técnicos  SmartBalancer
Número de canais de medição
Número de pontos de medição  máx. 4
Rotação de balanceamento  120 - 60.000 rpm
Conexão com o PC  Interface serial RS-232 com taxa de transferência de 9.600 - 115.200 baud data
Alimentação para recarga  110 V - 240 V / 50 Hz a 60 Hz
Bateria  Recarregável, de Lit-ion
Tempo de operação da bateria  8 horas
Faixa de temperatura de trabalho  -10°C a +50°C
Funções de medição  Balanceamento em campo Medição da vibração global Análise de frequência Curva de aceleração e desaceleração (run-up/coastdown) Sinal no tempo Amplitude / fase
Tela  TFT-LCD, backlit Prof. de cores: 18 bit (262144 cores), Resolução: VGA (640 x 480 pixel) com 140 ppi Área de pixel: 116 x 87 mm
Teclado  1 pad de navegação e 7 teclas
Peso  1,15 kg (instrumento)
Dimensões  186 x 162 x 52 mm (instrumento)
